РВН3-7-1Ш7В

РВН3-7-1Ш7В

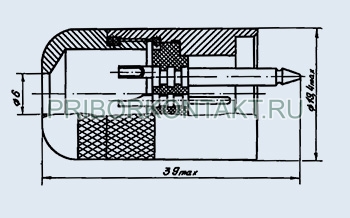

Соединители РВН3-7-1Ш7В цилиндрические врубные малогабаритные низкочастотные для внутреннего монтажа.
Предназначены для работы в электрических цепях постоянного или переменного частотой до 3МГц при максимальном напряжении до 300 В.
Соединители РВН3 используются для подключения и отключения шлемофонных гарнитур.
Фиксация сочлененного положения осуществляется с помощью замка.
Сочленение соединителей: врубное.
Поляризация корпусов: одношпоночная.
Способ монтажа: объемный, пайкой.
Покрытие контактов в соединителях: золото.
Соединители РВН3 изготавливаются для внутреннего монтажа во всеклиматическом исполнении [В].

Категория качества: «ОТК», «ВП».
Технические условия:
- приёмка «1» НКЦС.434410.103ТУ;
- приёмка «5» АВ0.364.002ТУ.

Гарантийный срок хранения соединителей РВН3 - не менее 15 лет со дня изготовления.
Гарантийная наработка:
- 1000 часов во всех режимах и условиях, допускаемых ТУ;
- 130000 часов в облегчённом режиме.
Гарантийная наработка исчисляется в пределах гарантийного срока хранения.

Структура условного обозначения:
РВН3-7-1Ш7В
- РВН - Тип соединителя;
- 3 - Покрытие контактов: 1, 2 - серебро, 3 - золото;
- 7 - Количество контактов;
- 1 - Обозначение сочетания контактов - условное число;
- Ш - Часть соединителя: Ш - вилка, Г - розетка;
- 7 - Вид корпуса;
- В - Всеклиматическое исполнение.

Основные технические характеристики соединителей РВН3:

Общие характеристики соединителей РВН3:
Тип соединителя:	цилиндрический, низкочастотный, для шлемофонных гарнитур
Климатическое исполнение:	всеклиматическое
Состав соединителя:	вилка, розетка
Вид корпуса:	кабельный
Исполнение монтажной части:	с прямым патрубком
Поляризация корпуса:	одношпоночная
Вид сочленения:	врубной
Покрытие контактов:	золото
Способ монтажа:	объемный, пайкой
Монтаж:	внутренний
Технические параметры соединителей РВН3:
Общее количество контактов:	5, 7
Сопротивление контактов, не более, МОм:	5
Максимальный токовая нагрузка на одиночный контакт, А:	5
Суммарная токовая нагрузка на соединитель, А:	15
Максимальное рабочее напряжение, В:	300
Сопротивление изоляции в нормальных климатических условиях, не менее, МОм:	5000
Синусоидальная вибрация: - диапазон частот, Гц: - ускорение, м/с2 (g):	1....5000 180 (18)
Механический удар, одиночного действия с ускорением, м/с2 (g):	10000 (1000)
Механический удар, многократного действия с ускорением, м/с2 (g):	350 (35)
Атмосферное пониженное давление, Па (мм рт.ст.):	1,3х10-4 (10-6)
Рабочая температура окружающей среды, °C:	от -60 до +100
Минимальная наработка, часов:	1000
Количество сочленений-расчленений:	500
Срок сохраняемости, лет:	15
