РВН1-5-2Ш1

РВН1-5-2Ш1

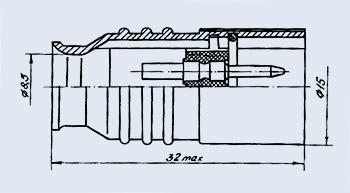

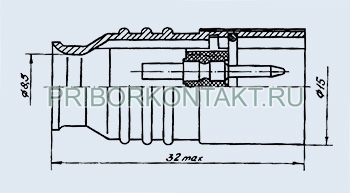

Соединители РВН1-5-2Ш1 цилиндрические врубные малогабаритные низкочастотные для внутреннего монтажа.
Предназначены для работы в электрических цепях постоянного или переменного частотой до 3МГц при максимальном напряжении до 200 В.
Соединители РВН1 используются для подключения и отключения шлемофонных гарнитур.
Сочленение соединителей: врубное.
Поляризация корпусов: одношпоночная.
Способ монтажа: объемный, пайкой.
Покрытие контактов: штыри - серебро, гнезда - палладий.
Соединители РВН1 изготавливаются для внутреннего монтажа в климатическом исполнении УХЛ.

Категория качества: «ОТК», «ВП».
Технические условия:
- приёмка «1» НКЦС.434410.107ТУ;
- приёмка «5» ВЛ0.364.049ТУ.

Гарантийный срок хранения соединителей РВН1 - не менее 15 лет со дня изготовления.
Гарантийная наработка:
- 1000 часов во всех режимах и условиях, допускаемых ТУ;
- 130000 часов в облегчённом режиме.
Гарантийная наработка исчисляется в пределах гарантийного срока хранения.

Расшифровка условного обозначения:
РВН1-5-2Ш1
- РВН - Тип соединителя;
- 1 - Покрытие контактов: 1, 2 - серебро, 3 - золото;
- 5 - Количество контактов;
- 2 - Обозначение сочетания контактов - условное число;
- Ш - Часть соединителя: Ш - вилка, Г - розетка;
- 1 - Вид корпуса.

Основные технические характеристики соединителей РВН1:

Общие характеристики соединителей РВН1:
Тип соединителя:	цилиндрический, низкочастотный, для шлемофонных гарнитур
Климатическое исполнение:	УХЛ
Состав соединителя:	вилка, розетка
Вид корпуса:	кабельный
Исполнение монтажной части:	с прямым патрубком
Поляризация корпуса:	одношпоночная
Вид сочленения:	врубной
Покрытие контактов:	серебро
Способ монтажа:	объемный, пайкой
Монтаж:	внутренний
Технические параметры соединителей РВН1:
Общее количество контактов:	5
Сопротивление контактов, не более, МОм:	3
Максимальный токовая нагрузка на одиночный контакт, А:	5
Суммарная токовая нагрузка на соединитель, А:	25
Максимальное рабочее напряжение, В:	200
Сопротивление изоляции в нормальных климатических условиях, не менее, МОм:	5000
Синусоидальная вибрация: - диапазон частот, Гц: - ускорение, м/с2 (g):	1....1000 75 (7,5)
Механический удар, одиночного действия с ускорением, м/с2 (g):	1500 (150)
Механический удар, многократного действия с ускорением, м/с2 (g):	350 (35)
Атмосферное пониженное давление, Па (мм рт.ст.):	1,3х10-4 (10-6)
Рабочая температура окружающей среды, °C:	от -60 до +150
Минимальная наработка, часов:	1000
Количество сочленений-расчленений:	500
Срок сохраняемости, лет:	15
