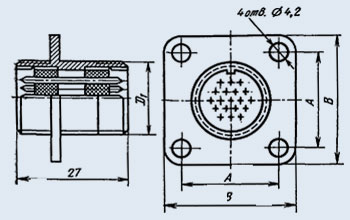

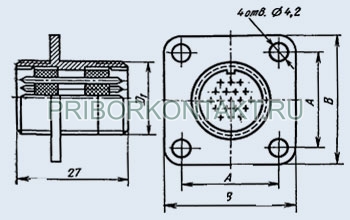

Соединители РСГСП32-В

Соединители РСГСП32-В низкочастотные низковольтные цилиндрические субминиатюрные высокогерметичные для внутреннего монтажа резьбовым сочленением.
Предназначены для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов при напряжении до 200 В (амплитудное значение).
Применяются для соединения и разъединения электрических цепей в радиоэлектронной аппаратуре специального и общего назначения.
Соединители сочленяются:
- вилка герметичная РСГС с вилками или розетками РСТВ или РСАТВ,
- переход герметичный РСГСП с розетками РСТВ или РСАТВ, выпускаемых по техническим условиям АВ0.364.047ТУ.
Соединители изготовляют :
- РСГС одного типа, 4-х типономиналов, одной типоконструкции;
- РСГСП одного типа, 3-х типономиналов, одной типоконструкции.
Сочленение соединителей резьбовое, поляризация корпусов - одношпоночная.
Покрытие контактов - никель.
Присоединение проводов к хвостовикам контактов - методом пайки.
Соединители изготавливают для внутреннего монтажа в климатическом исполнении [В].

Категория качества: «ВП», «ОС».
Технические условия:
- приёмка «5» АВ0.364.050ТУ;
- приёмка «9» АВ0.364.050ТУ, бР0.364.045ТУ.

Гарантийный срок хранения соединителей РСГС, РСГСП - 20 лет со дня изготовления.
Гарантийная наработка:
- 1500 часов во всех режимах и условиях, допускаемых ТУ;
- 200000 часов в облегчённом режиме.
Гарантийная наработка исчисляется в пределах гарантийного срока хранения.

Основные технические характеристики соединителей РСГСП:

Общие характеристики соединителей РСГСП:
Тип соединителя:	цилиндрический, низкочастотный, субминиатюрный
Климатическое исполнение:	всеклиматическое по ГОСТ В 20.39.404
Условный размер корпуса:	18, 22, 27
Состав соединителя:	переход герметичный
Исполнение монтажной части:	без кожуха
Покрытие контактов:	никель
Поляризация корпуса:	одношпоночная
Вид сочленения:	резьбовое
Технические параметры соединителей РСГСП:
Общее количество контактов:	19, 32, 50
Сопротивление контактов, не более, МОм:	60
Максимальный ток на одиночный контакт, А:	2
Максимальное рабочее напряжение в зависимости от схемы расположения контактов, В:	200
Сопротивление изоляции в нормальных климатических условиях, не менее, МОм:	5000
Синусоидальная вибрация: - диапазон частот, Гц: - ускорение, м/с2 (g):	1....2500 176 (18)
Механический удар, одиночного действия с ускорением, м/с2 (g):	1471 (150)
Механический удар, многократного действия с ускорением, м/с2 (g):	981 (100)
Атмосферное пониженное давление, Па:	133,32x10-9 (10-9)
Рабочая температура окружающей среды, °C:	от -60 до +100
Минимальная наработка, часов:	1500
Количество сочленений-расчленений:	500
Срок сохраняемости, лет:	20
