РСГ7АТВ вилка с кожухом
Артикул: РСГ7АТВ вилка с кожухом
Характеристики:
ID элемента старый
5522
Артикул
РСГ7АТВ вилка с кожухом
Быстрая доставка по России
Быстрая доставка по России
Самые лучшие цены
Самые лучшие цены
Сервисный центр
Сервисный центр
Техническая документация
Техническая документация
Загрузка
Рассчитываем стоимость доставки
Пожалуйста подождите, рассчет займет немного времени

Описание товара

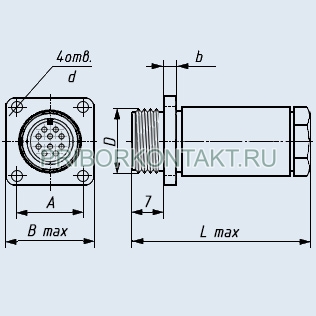

РСГ7АТВ вилка приборная герметичная резьбового сочленения с золочёными контактами с кожухом
Соединители РСГ7АТВ вилка с кожухом - низкочастотные низковольтные цилиндрические субминиатюрные для внутреннего монтажа.
Предназначены для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов с максимальным рабочим напряжением 200 B.
Применяются для соединения и разъединения электрических цепей в радиоэлектронной аппаратуре специального и общего назначения.
Соединители (вилки, розетки) с резьбовой и врубной фиксацией сочлененного положения изготавливают 8 типов, 6 типономиналов, 144 типоконструкций.
Соединители состоят из двух частей: герметичной или негерметичной приборной вилки и негерметичной приборной или кабельной розетки.
Вид соединителя герметичный или негерметичный определяется по вилке.
Вилки предназначены для объёмного и печатного монтажа, розетки - для объёмного монтажа.
Сочленение вилок РСГАТВ, РСГТВ, РСАТВ, РСТВ с розетками РСАТВ, РСТВ - резьбовое.
Сочленение вилок РСГБАТВ, РСГБТВ, РСБАТВ, РСБТВ с розетками РСБАТВ, РСБТВ - врубное.
Поляризация корпусов соединителей – одношпоночная.
Покрытие корпусных деталей - нетокопроводное и токопроводное.
Соединители (вилки, розетки) изготавливаются без кожуха или с кожухом (металлическим или пластмассовым).
Покрытие контактов: РСГАТВ, РСГБАТВ, РСБАТВ, РСАТВ - золото; РСГТВ, РСГБТВ, РСБТВ, РСТВ - серебро.
Присоединение проводов к хвостовикам контактов - методом пайки.
Количество перепаек - не более трех, для герметичных вилок перепайка не допускается.
Соединители изготавливают для внутреннего монтажа в климатическом исполнении [В] по ГОСТ 20.39.404.
Соединители c индексом «Э» изготавливают в климатическом исполнении [УХЛ] с токопроводными корпусными деталями.

Категория качества: «ОТК», «ВП», «ОСМ», «ОС».
Технические условия:
- приёмка «1» АШДК.434410.059ТУ;
- приёмка «5» АВ0.364.047ТУ;
- приёмка «7» АВ0.364.047ТУ1, П0.070.052 (только для РС-Э);
- приёмка «9» АВ0.364.047ТУ, бР0.364.045ТУ.

Гарантийный срок хранения соединителей РСГ7АТВ вилка с кожухом - 25 лет со дня изготовления.
Гарантийная наработка:
- 1000 часов во всех режимах и условиях, допускаемых ТУ;
- 130000 часов в облегчённом режиме.
Гарантийная наработка исчисляется в пределах гарантийного срока хранения.

Расшифровка условного обозначения:
РСГ7АТВ вилка с кожухом
РС - тип соединителя;
Г - герметичное исполнение;
7 - количество контактов;
Б - вид соединения вилки с розеткой: Б - врубное, без буквы - резьбовое;
А - покрытие контактов: А- золото, без буквы - серебро;
ТВ - тропикоустойчивый, всеклиматическое исполнение;
Э - токопроводные корпусные детали (для РС-Э).

Характеристики соединителей РСГАТВ, РСГБАТВ, РСГТВ, РСГБТВ, РСАТВ, РСБАТВ, РСТВ, РСБТВ:

Общие характеристики соединителей РСГАТВ, РСГБАТВ, РСГТВ, РСГБТВ, РСАТВ, РСБАТВ, РСТВ, РСБТВ:
Тип соединителя: цилиндрический, низкочастотный, тропикоустойчивый
Климатическое исполнение: всеклиматическое
Условный размер корпуса: 10, 12, 14, 18, 22, 24, 27
Состав соединителя: вилка - герметичная или негерметичная, розетка - негерметичная
Вид корпуса: блочный (приборный), кабельный
Исполнение монтажной части: без кожуха, с прямым металлическим или пластмассовым кожухом
Вид сочленения: резьбовой, врубной
Поляризация корпуса: одношпоночная
Покрытие контактов: золото, серебро
Способ монтажа: объемный, пайкой
Герметичный допускающий утечку воздуха или не допускающий: допускает
Технические параметры соединителей РСГАТВ, РСГБАТВ, РСГТВ, РСГБТВ, РСАТВ, РСБАТВ, РСТВ, РСБТВ:
Общее количество контактов: 4, 7, 10, 19, 32, 50
Сопротивление контактов, не более, МОм: 5
Максимальный ток на одиночный контакт, А: 4
Максимальная токовая нагрузка на соединитель, А: 15....75
Максимальное рабочее напряжение, В: 200
Сопротивление изоляции в нормальных климатических условиях, не менее, МОм: 1000
Синусоидальная вибрация, диапазон частот, Гц: 1....5000
Синусоидальная вибрация, ускорение, м/с2 (g): 147 (15)
Механический удар, одиночного действия с ускорением, м/с2 (g): 5000 (500)
Механический удар, многократного действия с ускорением, м/с2 (g): 500 (50)
Атмосферное пониженное давление, Па (мм рт.ст.): 1,3·10-4 (10-6)
Повышенная относительная влажность воздуха при температуре +35 °С: 98%
Рабочая температура окружающей среды, °C: от -60 до +85
Минимальная наработка, часов: 1000
Количество сочленений-расчленений: 250
Срок сохраняемости, лет: 25
