РС50БАТВ вилка приборная врубного сочленения с кожухом

РС50БАТВ вилка приборная врубного сочленения с золочёными контактами с кожухом

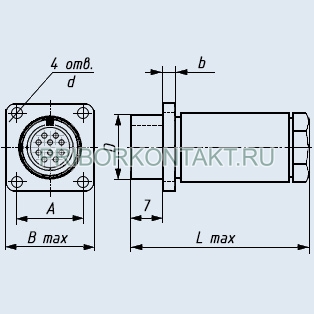

Соединители РС50БАТВ вилка с кожухом - низкочастотные низковольтные цилиндрические субминиатюрные для внутреннего монтажа.
Предназначены для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов с максимальным рабочим напряжением 200 B.
Применяются для соединения и разъединения электрических цепей в радиоэлектронной аппаратуре специального и общего назначения.
Соединители (вилки, розетки) с резьбовой и врубной фиксацией сочлененного положения изготавливают 8 типов, 6 типономиналов, 144 типоконструкций.
Соединители состоят из двух частей: герметичной или негерметичной приборной вилки и негерметичной приборной или кабельной розетки.
Вид соединителя герметичный или негерметичный определяется по вилке.
Вилки предназначены для объёмного и печатного монтажа, розетки - для объёмного монтажа.
Сочленение вилок РСГАТВ, РСГТВ, РСАТВ, РСТВ с розетками РСАТВ, РСТВ - резьбовое.
Сочленение вилок РСГБАТВ, РСГБТВ, РСБАТВ, РСБТВ с розетками РСБАТВ, РСБТВ - врубное.
Поляризация корпусов соединителей – одношпоночная.
Покрытие корпусных деталей - нетокопроводное и токопроводное.
Соединители (вилки, розетки) изготавливаются без кожуха или с кожухом (металлическим или пластмассовым).
Покрытие контактов: РСГАТВ, РСГБАТВ, РСБАТВ, РСАТВ - золото; РСГТВ, РСГБТВ, РСБТВ, РСТВ - серебро.
Присоединение проводов к хвостовикам контактов - методом пайки.
Количество перепаек - не более трех, для герметичных вилок перепайка не допускается.
Соединители изготавливают для внутреннего монтажа в климатическом исполнении [В] по ГОСТ 20.39.404.
Соединители c индексом «Э» изготавливают в климатическом исполнении [УХЛ] с токопроводными корпусными деталями.

Категория качества: «ОТК», «ВП», «ОСМ», «ОС».
Технические условия:
- приёмка «1» АШДК.434410.059ТУ;
- приёмка «5» АВ0.364.047ТУ;
- приёмка «7» АВ0.364.047ТУ1, П0.070.052 (только для РС-Э);
- приёмка «9» АВ0.364.047ТУ, бР0.364.045ТУ.

Гарантийный срок хранения соединителей РС50БАТВ вилка с кожухом - 25 лет со дня изготовления.
Гарантийная наработка:
- 1000 часов во всех режимах и условиях, допускаемых ТУ;
- 130000 часов в облегчённом режиме.
Гарантийная наработка исчисляется в пределах гарантийного срока хранения.

Расшифровка условного обозначения:
РС50БАТВ вилка с кожухом
РС - тип соединителя;
Г - герметичное исполнение;
50 - количество контактов;
Б - вид соединения вилки с розеткой: Б - врубное, без буквы - резьбовое;
А - покрытие контактов: А- золото, без буквы - серебро;
ТВ - тропикоустойчивый, всеклиматическое исполнение;
Э - токопроводные корпусные детали (для РС-Э).

Характеристики соединителей РСГАТВ, РСГБАТВ, РСГТВ, РСГБТВ, РСАТВ, РСБАТВ, РСТВ, РСБТВ:

Общие характеристики соединителей РСГАТВ, РСГБАТВ, РСГТВ, РСГБТВ, РСАТВ, РСБАТВ, РСТВ, РСБТВ:
Тип соединителя:	цилиндрический, низкочастотный, тропикоустойчивый
Климатическое исполнение:	всеклиматическое
Условный размер корпуса:	10, 12, 14, 18, 22, 24, 27
Состав соединителя:	вилка - герметичная или негерметичная, розетка - негерметичная
Вид корпуса:	блочный (приборный), кабельный
Исполнение монтажной части:	без кожуха, с прямым металлическим или пластмассовым кожухом
Вид сочленения:	резьбовой, врубной
Поляризация корпуса:	одношпоночная
Покрытие контактов:	золото, серебро
Способ монтажа:	объемный, пайкой
Герметичный допускающий утечку воздуха или не допускающий:	допускает
Технические параметры соединителей РСГАТВ, РСГБАТВ, РСГТВ, РСГБТВ, РСАТВ, РСБАТВ, РСТВ, РСБТВ:
Общее количество контактов:	4, 7, 10, 19, 32, 50
Сопротивление контактов, не более, МОм:	5
Максимальный ток на одиночный контакт, А:	4
Максимальная токовая нагрузка на соединитель, А:	15....75
Максимальное рабочее напряжение, В:	200
Сопротивление изоляции в нормальных климатических условиях, не менее, МОм:	1000
Синусоидальная вибрация, диапазон частот, Гц:	1....5000
Синусоидальная вибрация, ускорение, м/с2 (g):	147 (15)
Механический удар, одиночного действия с ускорением, м/с2 (g):	5000 (500)
Механический удар, многократного действия с ускорением, м/с2 (g):	500 (50)
Атмосферное пониженное давление, Па (мм рт.ст.):	1,3·10-4 (10-6)
Повышенная относительная влажность воздуха при температуре +35 °С:	98%
Рабочая температура окружающей среды, °C:	от -60 до +85
Минимальная наработка, часов:	1000
Количество сочленений-расчленений:	250
Срок сохраняемости, лет:	25
