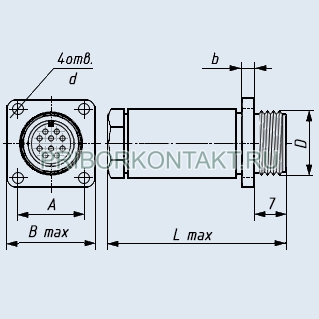

РС10-Э вилка с кожухом

РС10-Э вилка приборная резьбового сочленения с токопроводными корпусными деталями с серебряными контактами и кожухом
Соединители РС10-Э вилка - низкочастотные низковольтные цилиндрические субминиатюрные для внутреннего монтажа с резьбовой фиксацией сочлененного положения.
Предназначены для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов с максимальным рабочим напряжением 200 B.
Применяются для соединения и разъединения электрических цепей в радиоэлектронной аппаратуре специального и общего назначения.
Соединители РС-Э (вилки, розетки) изготавливают 4 типов, 6 типономиналов, 72 типоконструкций.
Соединители состоят из двух частей: герметичной или негерметичной приборной вилки и негерметичной приборной или кабельной розетки.
Сочленение вилок РС-Э, РСА-Э, РСГ-Э, РСГА-Э с розетками РС-Э, РСА-Э - резьбовое.
Поляризация корпусов соединителей - одношпоночная.
Соединители РС-Э изготавливаются без кожуха или с кожухом (металлическим).
Покрытие контактов в соединителях: РСА-Э, РСГА-Э - золото, РС-Э, РСГ-Э - серебро.
Присоединение проводов к хвостовикам контактов - методом пайки.
Количество перепаек - не более трех, для герметичных вилок перепайка не допускается.
Соединители РС-Э изготавливают в климатическом исполнении [УХЛ] с токопроводными корпусными деталями.

Категория качества: «ОТК», «ВП», «ОСМ».
Технические условия:
- приёмка «1» АШДК.434410.059ТУ;
- приёмка «5» АВ0.364.047ТУ1;
- приёмка «7» АВ0.364.047ТУ1, П0.070.052.

Гарантийный срок хранения соединителей РС10-Э вилка - 15 лет со дня изготовления.
Гарантийная наработка:
- 1000 часов во всех режимах и условиях, допускаемых ТУ;
- 130000 часов в облегчённом режиме.
Гарантийная наработка исчисляется в пределах гарантийного срока хранения.

Расшифровка условного обозначения:
РС10-Э вилка с кожухом
РС - тип соединителя;
10 - количество контактов;
А - покрытие контактов: А- золото, без буквы - серебро;
Э - Условное обозначение токопроводности по стыкам сопрягаемых деталей соединителя.

Технические и эксплуатационные характеристики соединителей РС-Э, РСА-Э, РСГ-Э, РСГА-Э:

Общие характеристики соединителей РС-Э, РСА-Э, РСГ-Э, РСГА-Э:
Тип соединителя:	цилиндрический, низкочастотный, субминиатюрный
Климатическое исполнение:	всеклиматическое, УХЛ
Условный размер корпуса:	10, 12, 14, 18, 22, 24, 27
Состав соединителя:	вилка, розетка
Вид корпуса:	блочный (приборный), кабельный
Исполнение монтажной части:	без кожуха, с прямым металлическим кожухом
Вид сочленения:	резьбовое
Поляризация корпуса:	одношпоночная
Покрытие контактов:	золото, серебро
Способ монтажа:	объемный, пайкой
Технические параметры соединителей РС-Э, РСА-Э, РСГ-Э, РСГА-Э:
Общее количество контактов:	4, 7, 10, 19, 32, 50
Сопротивление контактов, не более, МОм:	5
Максимальный ток на одиночный контакт, А:	4
Максимальная токовая нагрузка на соединитель, А:	15....75
Максимальное рабочее напряжение, В:	200
Сопротивление изоляции в нормальных климатических условиях, не менее, МОм:	1000
Синусоидальная вибрация, диапазон частот, Гц:	1....5000
Синусоидальная вибрация, ускорение, м/с2 (g):	147 (15)
Механический удар, одиночного действия с ускорением, м/с2 (g):	5000 (500)
Механический удар, многократного действия с ускорением, м/с2 (g):	500 (50)
Атмосферное пониженное давление, Па (мм рт.ст.):	1,3·10-4 (10-6)
Повышенная относительная влажность воздуха при температуре +35 °С:	98%
Рабочая температура окружающей среды, °C:	от -60 до +85
Минимальная наработка, часов:	1000
Количество сочленений-расчленений:	250
Срок сохраняемости, лет:	15
