РРС5-50-1-12-В

РРС5-50-1-12-В

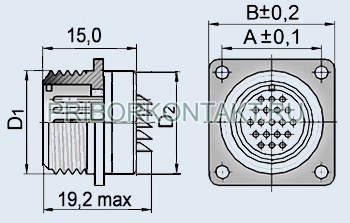

Соединители РРС5-50-1-12-В - вилки приборные субминиатюрные цилиндрические низкочастотные для внутреннего монтажа резьбовым сочленением.
Предназначены для работы в электрических цепях постоянного, переменного частотой до 3 МГц и импульсного токов при напряжении до 200В (амплитудное значение) и силе тока до 2 А.
Применяются для соединения и разъединения электрических цепей (проводов, кабелей, узлов и блоков) в различных видах электро- и радиоаппаратуры специального и общего назначения.
Соединители состоят из герметичной приборной вилки РРС5 и негерметичной кабельной розетки РРС3.
Крепление корпуса вилки РРС5 к панели прибора обеспечивается с помощью винтов.
Соединители имеют одношпоночную поляризацию корпусов и многопозиционную установку изоляторов, предохраняющую от перепутывания при сочленении одинаковых диаметров.
Покрытие контактов: никель или золото.
Присоединение проводов к хвостовикам контактов - методом пайки.
Соединители РРС5 изготавливаются для внутреннего монтажа во всеклиматическом исполнении [В].

Категория качества: «ОТК», «ВП», «ОС».
Технические условия:
- приёмка «1» НКЦС.434410.104ТУ;
- приёмка «5» ГЕ0.364.215ТУ;
- приёмка «9» ГЕ0.364.215ТУ, бР0.364.045ТУ.

Гарантийный срок хранения соединителей РРС5 - 25 лет со дня изготовления.
Гарантийная наработка:
- 1000 часов во всех режимах и условиях, допускаемых ТУ;
- 130000 часов в облегчённом режиме.
Гарантийная наработка исчисляется в пределах гарантийного срока хранения.

Расшифровка условного обозначения:
РРС5-50-1-12-В
РРС - тип соединителя;
5 - порядковый номер разработки;
50 - количество контактов;
А - Покрытие контактов: А - золото, никель - буква в обозначении отсутствует;
1 - Конструктивное исполнение: вилка приборная без кожуха;
12 - Многопозиционная поляризация изолятора в корпусе: 1...12
В - всеклиматическое исполнение.

Основные технические характеристики соединителей РРС5:

Общие характеристики соединителей РРС5:
Тип соединителя:	цилиндрический, низкочастотный, герметичный
Климатическое исполнение:	всеклиматическое
Условный размер корпуса:	14, 18, 22, 24, 27
Состав соединителя:	вилка
Вид корпуса:	блочный (приборный)
Исполнение монтажной части:	без кожуха
Вид сочленения:	резьбовое
Поляризация корпуса:	одношпоночная поляризация и многопозиционная установка изоляторов
Покрытие контактов:	штырей - никель, гнезд - золото
Способ монтажа проводов:	пайкой
Технические параметры соединителей РРС5:
Общее количество контактов:	10, 19, 32, 50
Сопротивление контактов, не более, МОм:	30
Максимальный токовая нагрузка на одиночный контакт, А:	2
Суммарный токовая нагрузка на соединитель, А:	15....35
Максимальное рабочее напряжение, В:	200
Сопротивление изоляции в нормальных климатических условиях, не менее, МОм:	5000
Синусоидальная вибрация, диапазон частот, Гц:	1....5000
Синусоидальная вибрация, ускорение, м/с2 (g):	600 (60)
Механический удар, одиночного действия с ускорением, м/с2 (g):	10000 (1000)
Механический удар, многократного действия с ускорением, м/с2 (g):	1500 (150)
Атмосферное пониженное давление, Па (мм рт.ст.):	1,3·10-10 (10-12)
Рабочая температура окружающей среды, °C:	от -60 до +100
Минимальная наработка, часов:	1000
Количество сочленений-расчленений:	250
Срок сохраняемости, лет:	25
