РРС3-10А-7-2-В

РРС3-10А-7-2-В
Соединители РРС3-10А-7-2-В субминиатюрные цилиндрические низкочастотные для внутреннего монтажа резьбовым сочленением.
Предназначены для работы в электрических цепях постоянного, переменного частотой до 3 МГц и импульсного токов при напряжении до 200 В (амплитудное значение) и силе тока до 2 А.
Используются для соединения и разъединения электрических цепей в радиоэлектронной аппаратуре специального и общего назначения.
Соединители состоят из герметичной приборной вилки РРС3 и негерметичной кабельной розетки РРС3 или негерметичного перехода РРС6 и 2-х кабельных розеток РРС3.
Ответными частями вилок РРС3 (4-х и 7-ми контактных) являются розетки РСТВ, РСАТВ, выпускаемые по техническим условиям АВ0.364.047ТУ.
Вилки рассчитаны на крепление к панели прибора сваркой, розетки предназначены для монтажа на кабеле.
Соединители имеют одношпоночную поляризацию корпусов и многопозиционную установку изоляторов, предохраняющую от перепутывания при сочленении одинаковых диаметров.
Кабельные розетки изготавливаются без кожуха, с прямым или угловым кожухом, приборные вилки - без кожуха.
Покрытие контактов: штырей - никель или золото, гнезд - золото.
Присоединение проводов к хвостовикам контактов - методом пайки.
Соединители РРС3 изготавливаются для внутреннего монтажа во всеклиматическом исполнении [В].

Категория качества: «ОТК», «ВП», «ОС».
Технические условия:
- приёмка «1» НКЦС.434410.104ТУ;
- приёмка «5» ГЕ0.364.215ТУ;
- приёмка «9» ГЕ0.364.215ТУ, бР0.364.045ТУ.

Гарантийный срок хранения соединителей РРС3 - 25 лет со дня изготовления.
Гарантийная наработка:
- 1000 часов во всех режимах и условиях, допускаемых ТУ;
- 130000 часов в облегчённом режиме.
Гарантийная наработка исчисляется в пределах гарантийного срока хранения.

Расшифровка условного обозначения:
РРС3-10А-7-2-В
РРС - тип соединителя;
3 - порядковый номер разработки;
10 - количество контактов;
А - Покрытие контактов: А - золото, В - серебро, никель - буква в обозначении отсутствует;
7 - Конструктивное исполнение:
- 1 - вилка приборная без кожуха;
- 0 - розетка кабельная без кожуха;

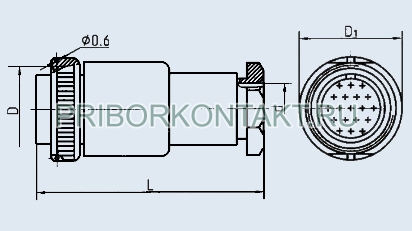

- 7 - розетка кабельная с прямым кожухом;
- 9 - розетка кабельная с угловым кожухом;
2 - Многопозиционная поляризация изолятора в корпусе: 1...12
В - всеклиматическое исполнение.

Основные технические характеристики соединителей РРС3:

Общие характеристики соединителей РРС3:
Тип соединителя:	цилиндрический, низкочастотный
Климатическое исполнение:	всеклиматическое
Условный размер корпуса:	10, 12, 14, 18, 22, 24, 27
Состав соединителя:	вилка - герметичная, розетка - негерметичная
Вид корпуса:	блочный (приборный), кабельный
Исполнение монтажной части:	без кожуха, с прямым кожухом, с угловым кожухом
Вид сочленения:	резьбовое
Поляризация корпуса:	одношпоночная поляризация и многопозиционная установка изоляторов
Покрытие контактов:	штырей - никель, гнезд - золото
Способ монтажа проводов:	пайкой
Технические параметры соединителей РРС3:
Общее количество контактов:	4, 7, 10, 19, 32, 50
Сопротивление контактов, не более, МОм:	30
Максимальный токовая нагрузка на одиночный контакт, А:	2
Суммарный токовая нагрузка на соединитель, А:	6....35
Максимальное рабочее напряжение, В:	200
Сопротивление изоляции в нормальных климатических условиях, не менее, МОм:	5000
Синусоидальная вибрация, диапазон частот, Гц:	1....5000
Синусоидальная вибрация, ускорение, м/с2 (g):	600 (60)
Механический удар, одиночного действия с ускорением, м/с2 (g):	10000 (1000)
Механический удар, многократного действия с ускорением, м/с2 (g):	1500 (150)
Атмосферное пониженное давление, Па (мм рт.ст.):	1,3·10-10 (10-12)
Рабочая температура окружающей среды, °C:	от -60 до +100
Минимальная наработка, часов:	1000
Количество сочленений-расчленений:	250
Срок сохраняемости, лет:	25
