Соединители РРМ47-102-2Ш1В10-В

Соединители РРМ47-102-2Ш1В10-В малогабаритные цилиндрические низкочастотные для внутреннего монтажа резьбовым сочленением.
Предназначены для работы в электрических цепях постоянного, переменного частотой до 3 МГц токов при напряжении до 300 В с рабочим током до 3,5 А на контакт.
Используются для соединения и разъединения электрических цепей в узлах и блоках электронной аппаратуры специального назначения.
Соединители РРМ47 (вилки, розетки) изготавливают одного типа, одного типономинала, 168 типоконструкций.
Соединители состоят из приборной вилки и кабельной розетки.

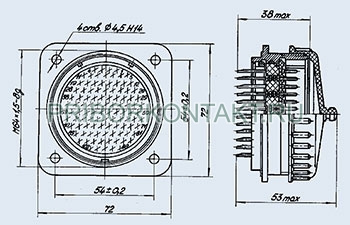

Приборная вилка изготавливается в герметичном или негерметичном исполнении.
Кабельная розетка (негерметичная) изготавливается с прямым или угловым кожухом, с замком или без замка.
Сочленение соединителей резьбовое, поляризация корпусов - многошпоночная, многопозиционная, вилки приборные сочленяются с розетками кабельными только одного варианта поляризации.
Покрытие контактов: золото или серебро.
Соединители РРМ47 изготавливаются во всеклиматическом исполнении [В], в соответствие с АСЛР.434410.024ТУ и взаимосочленяемы с соединителями РРМ47 по ГЕ0.364.185ТУ.

Категория качества: «ВП», «ОСМ», «ОС».
Технические условия:
- приёмка «5» АСЛР.434410.024ТУ;
- приёмка «7» АСЛР.434410.024ТУ, П0.070.052.
- приёмка «9» ГЕ0.364.185ТУ, БР0.364.045ТУ.

Гарантийный срок хранения соединителей РРМ47 - не менее 25 лет со дня изготовления.
Гарантийная наработка:
- 15000 часов во всех режимах и условиях, допускаемых ТУ;
- 200000 часов в облегчённом режиме.
Гарантийная наработка исчисляется в пределах гарантийного срока хранения.

Расшифровка условного обозначения:
РРМ47-102-2Ш1В10-В
РРМ - тип соединителя;
47 - порядковый номер разработки;
Г - герметичный, отсутствие буквы негерметичный вариант;
102 - количество контактов;
2 - обозначение сочетания контактов;
Ш - часть соединителя: Ш - вилка; Г - розетка;
1 - вид корпуса и присоединяемого кожуха:
- 1 - приборная часть без кожуха;
- 6 - кабельная часть с прямым кожухом;
- 8 - кабельная часть с угловым кожухом;
В - вид покрытия контактов: А - золото; В - серебро;
10 - номер варианта углового положения поляризующих шпонок и шпоночных пазов на корпусах;
3 - наличие замка в розетке;
В - всеклиматическое исполнение.

Основные технические характеристики соединителей РРМ47, РРМ47Г:

Общие характеристики соединителей РРМ47, РРМ47Г:
Тип соединителя:	цилиндрический, низкочастотный, малогабаритный
Климатическое исполнение:	всеклиматическое
Состав соединителя:	вилка, розетка
Вид корпуса:	блочный (приборный), кабельный
Исполнение монтажной части:	без кожуха, с прямым кожухом, с угловым кожухом, с замком или без замка
Вид сочленения:	резьбовое
Поляризация корпуса:	многошпоночная и многопозиционная поляризация корпусов
Покрытие контактов:	золото, серебро
Способ монтажа:	объемный, пайкой
Монтаж:	наружный
Технические параметры соединителей РРМ47, РРМ47Г:
Общее количество контактов:	102
Сопротивление контактов, не более, МОм:	2,5
Максимальный ток на одиночный контакт, А:	5
Суммарный ток на соединитель, А:	360
Максимальное рабочее напряжение, В:	300
Сопротивление изоляции в нормальных климатических условиях, не менее, МОм:	5000
Синусоидальная вибрация, диапазон частот, Гц:	1....5000
Синусоидальная вибрация, ускорение, м/с2 (g):	300 (30)
Механический удар, одиночного действия с ускорением, м/с2 (g):	1500 (150)
Механический удар, многократного действия с ускорением, м/с2 (g):	750 (75)
Атмосферное пониженное давление, Па (мм рт.ст.):	1,3х10-4 (10-6)
Рабочая температура окружающей среды, °C:	от -60 до +70
Минимальная наработка, часов:	15000
Количество сочленений-расчленений:	500
Срок сохраняемости, лет:	25
