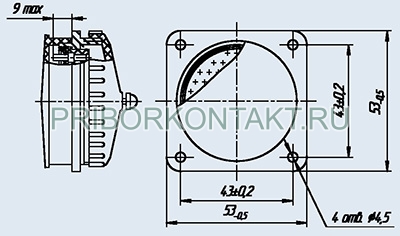

Соединители РРМ46-102-1Г1В10-В

Соединители РРМ46-102-1Г1В10-В малогабаритные низкочастотные цилиндрические для внутреннего монтажа резьбовым сочленением.
Предназначены для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов при напряжении до 200 В (амплитудное значение).
Используются для соединения и разъединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре специального и общего назначения.
Соединители РРМ46 (вилки, розетки) изготавливают одного типа, одного типономинала, 440 типоконструкций.
Соединители состоят из двух частей: вилки и розетки.
Вилки и розетки могут быть как приборными, так и кабельным.
Приборная часть изготавливается без кожуха, кабельная - с прямым или угловым кожухом и фиксатором.
Фиксатор в сочлененном положении соединителя стопорит накидную гайку от самоотвинчивания.
Соединители имеют многошпоночную многопозиционную (20 вариантов) поляризацию корпусов.
Вилки (розетки) приборные сочленяются с розетками (вилками) кабельными только одного варианта поляризации.
Вилки приборные изготавливаются в герметичном или негерметичном исполнении.
Покрытие контактов: золото или серебро.
Подсоединение проводов к хвостовикам контактов методом пайки.
Соединители РРМ46 изготавливаются во всеклиматическом исполнении [В], в соответствии с АСЛР.434410.018ТУ и взаимосочленяемы с соединителями РРМ46 (РРМ46Г) по ГЕ0.364.224ТУ.

Категория качества: «ОТК», «ВП», «ОСМ».
Технические условия:
- приёмка «1» АШДК.434410.060ТУ;
- приёмка «5» АСЛР.434410.018ТУ;
- приёмка «7» АСЛР.434410.018ТУ, П0.070.052.

Гарантийный срок хранения соединителей РРМ46 - не менее 25 лет со дня изготовления.
Гарантийная наработка:
- 15000 часов во всех режимах и условиях, допускаемых ТУ;
- 200000 часов в облегчённом режиме.
Гарантийная наработка исчисляется в пределах гарантийного срока хранения.

Расшифровка условного обозначения:
РРМ46-102-1Г1В10-В
РРМ - тип соединителя;
46 - порядковый номер разработки;
Г- герметичный, отсутствие буквы негерметичный вариант;
102 - количество контактов;
1 - обозначение сочетания контактов: контакты 1 мм;
Г - часть соединителя: Ш - вилка; Г - розетка;
1 - вид корпуса и присоединяемого кожуха:
- 1 - приборная часть без кожуха;
- 6 - кабельная часть с прямым кожухом;
- 8 - кабельная часть с угловым кожухом;
В - вид покрытия контактов: А - золото; В - серебро;
10 - номер варианта углового положения поляризующих шпонок и шпоночных пазов на корпусах;
3 - наличие замка в розетке, отсутствие цифры - наличие пружинного фиксатора накидной гайки кабельной части;
В - всеклиматическое исполнение по ГОСТ В 20.39.404.

Основные технические характеристики соединителей РРМ46, РРМ46Г:

Общие характеристики соединителей РРМ46, РРМ46Г:
Тип соединителя:	цилиндрический, низкочастотный
Климатическое исполнение:	всеклиматическое по ГОСТ В 20.39.404
Состав соединителя:	вилка, розетка
Вид корпуса:	блочный (приборный), кабельный
Исполнение монтажной части:	без кожуха, с прямым кожухом, с угловым кожухом и фиксатором
Вид сочленения:	резьбовое
Поляризация корпуса:	многошпоночная и многопозиционная поляризация корпусов
Покрытие контактов:	золото, серебро
Способ монтажа:	объемный, пайкой
Монтаж:	наружный
Технические параметры соединителей РРМ46, РРМ46Г:
Общее количество контактов:	102
Сопротивление контактов, не более, МОм:	5
Максимальный ток на одиночный контакт, А:	5
Максимальное рабочее напряжение, В:	100
Сопротивление изоляции в нормальных климатических условиях, не менее, МОм:	5000
Синусоидальная вибрация, диапазон частот, Гц:	1....5000
Синусоидальная вибрация, ускорение, м/с2 (g):	400 (40)
Механический удар, одиночного действия с ускорением, м/с2 (g):	15000 (1500)
Механический удар, многократного действия с ускорением, м/с2 (g):	1500 (150)
Атмосферное пониженное давление, Па (мм рт.ст.):	1,3х10-4 (10-6)
Рабочая температура окружающей среды, °C:	от -60 до +85
Минимальная наработка, часов:	15000
Количество сочленений-расчленений:	500
Срок сохраняемости, лет:	25
