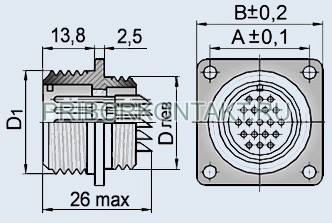

Соединители РМГ33Б20Ш4В1 - вилки цилиндрические малогабаритные приборные для внутреннего монтажа с резьбовой фиксацией сочлененного положения.
Предназначены для работы в электрических цепях постоянного или переменного токов частотой до 3 МГц при напряжении 560 или 700 В в зависимости от типономинала.
Используются для соединения и разъединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре специального и общего назначения.
Соединители РМГ производятся двух типов, 15 типономиналов каждого типа, 90 типоконструкций.
Изготавливаются без патрубков или с прямыми патрубками для присоединения экранированного или неэкранированного кабеля.
Сочленение соединителей резьбовое, поляризация корпусов - одношпоночная.
Покрытие контактов: золото или серебро.
Подсоединение проводов к хвостовикам контактов методом пайки.
Вилки приборные РМГ сочленяются с кабельными розетками 2РМТ, выпускаемыми по техническим условиям ГЕ0.364.126ТУ.
Соединители РМГ изготавливаются для внутреннего монтажа в климатическом исполнении [УХЛ].

Категория качества: «ОТК», «ВП», «ОСМ».
Технические условия:
- приёмка «1» НКЦС.434410.102ТУ;
- приёмка «5» ГЕ0.364.165ТУ;
- приёмка «7» ГЕ0.364.165ТУ, П0.070.052.

Гарантийный срок хранения соединителей РМГ - не менее 15 лет со дня изготовления.
Гарантийная наработка:
- 1000 часов во всех режимах и условиях, допускаемых ТУ;
- 100000 часов в облегчённом режиме.
Гарантийная наработка исчисляется в пределах гарантийного срока хранения.

Расшифровка условного обозначения:
РМГ33Б20Ш4В1
РМГ - тип соединителя;
33 - условный размер корпуса;
Б - вид корпуса: Б - блочный (приборный);
20 - количество контактов;
Ш - часть соединителя: Ш - вилка;
4 - обозначение сочетания контактов;
В - покрытие контактов: А - золото, В - серебро;
1 - теплостойкость - 100°C.

Основные технические характеристики соединителей РМГ:

Общие характеристики соединителей РМГ:
Тип соединителя:	герметичный
Климатическое исполнение:	УХЛ2.1 по ГОСТ 15150-69
Условный размер корпуса:	14, 18, 22, 24, 27, 30, 33, 36, 39, 42
Состав соединителя:	вилка
Вид корпуса:	блочный (приборный)
Исполнение монтажной части:	без патрубка, прямой патрубок
Вид сочленения:	резьбовое
Покрытие контактов:	золото, серебро
Способ монтажа:	объемный, пайкой
Монтаж:	внутренний
Технические параметры соединителей РМГ:
Общее количество контактов:	4, 7, 10, 19, 20, 22, 24, 30, 32, 45, 50
Максимальный ток на одиночный контакт, А: - диаметр контакта, 1,0 мм - диаметр контакта, 1,5 мм - диаметр контакта, 2,0 мм - диаметр контакта, 3,0 мм	3....6 6....12 16 26....28
Сопротивление контактов, не более, МОм: - диаметр контакта, 1,0 мм - диаметр контакта, 1,5 мм - диаметр контакта, 2,0 мм - диаметр контакта, 3,0 мм	5,0 2,5 1,6 0,75
Максимальное рабочее напряжение, В:	560; 700
Максимальная рабочая частота, МГц:	3
Сопротивление изоляции в нормальных климатических условиях, не менее, МОм:	5000
Синусоидальная вибрация, диапазон частот, Гц:	1....5000
Синусоидальная вибрация, ускорение, м/с2 (g):	500 (50)
Механический удар, одиночного действия с ускорением, м/с2 (g):	5000 (500)
Механический удар, многократного действия с ускорением, м/с2 (g):	1000 (100)
Атмосферное пониженное давление, Па (мм рт.ст.) :	1,34·10-10 (10-12)
Повышенная температура окружающей среды, °C:	+100
Пониженная температура окружающей среды, °C:	минус 60
Минимальная наработка, часов:	1000
Максимальное количество сочленений-расчленений:	500
Срок сохраняемости, лет:	15
