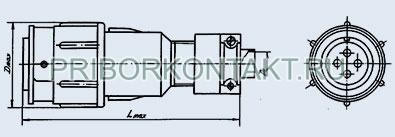

Соединители РБН2-4-18Ш7-В

Соединители РБН2-4-18Ш7-В цилиндрические байонетные быстросочленяемые пылебрызгозащищенные для наружного монтажа.
Предназначены для работы в электрических цепях постоянного или переменного токов частотой до 3 МГц при напряжении до 500 В (амплитудное значение).
Используются для соединения и разъединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре специального и общего назначения.
Изготавливаются для наружного монтажа, во всеклиматическом исполнении [В].
Соединители РБН2 состоят из двух частей: вилки и розетки.
Вилки и розетки могут быть как приборными, так и кабельными.
Приборная часть изготавливается с прямым кожухом или без кожуха, кабельная – с кожухом, поляризация корпусов - одношпоночная.
Кабельная часть имеет замковое устройство для быстрой фиксации сочлененного положения соединителя, состоящего из пружинного кольца с двумя кнопками, которые являются дополнительными поляризующими элементами соединителя.
Пружинное кольцо на кабельной части и втулка на блочной части могут быть установлены на корпус в шести различных положениях.
Сочленение соединителей возможно при совпадении цифрового индекса на блочной и кабельной частях соединителя.
Покрытие контактов - серебро.
Соединители РБН2 выпускаемые по АСЛР.434410.021ТУ (НКЦС.434410.109ТУ) взаимосочленяемы с соединителями РБН2 выпускаемыми по АВ0.364.032ТУ.

Категория качества: «ОТК», «ВП», «ОСМ».
Технические условия:
- приёмка «1» НКЦС 434410.109ТУ;
- приёмка «5» АСЛР.434410.021ТУ;
- приёмка «7» АСЛР.434410.021ТУ, П0.070.052.

Гарантийный срок хранения соединителей РБН2 - не менее 25 лет со дня изготовления.
Гарантийная наработка:
- 1000 часов во всех режимах и условиях, допускаемых ТУ;
- 100000 часов в облегчённом режиме.
Гарантийная наработка исчисляется в пределах гарантийного срока хранения.

Расшифровка условного обозначения:
РБН2-4-18Ш7-В
РБН2 - тип соединителя;
4 - количество контактов;
18 - сочетание контактов;
- 18 - все контакты диаметром 2,5мм;
- 26 - контакты диаметром 2,5 и 5,5мм;
- 34 - контакты диаметром 2,5; 3,5; 5,5мм;
Ш - вид контактов: Ш - вилка (штырь) Г - розетка (гнездо);
7 - конструктивное исполнение: 2 - блочный соединитель, 7 - кабельный соединитель;
В - всеклиматическое исполнение.

Основные технические характеристики соединителей РБН2:

Общие характеристики соединителей РБН2:
Тип соединителя:	цилиндрический, низкочастотный, быстрорасчленяемый, пылебрызгозащищенный
Климатическое исполнение:	всеклиматическое
Условный размер корпуса:	20, 40, 48, 55, 60
Состав соединителя:	вилка, розетка
Вид корпуса:	блочный (приборный), кабельный
Исполнение монтажной части:	без кожуха, с прямым кожухом
Вид сочленения:	врубной
Поляризация корпуса:	одношпоночная
Покрытие контактов:	серебро
Способ монтажа:	объемный, пайкой
Монтаж:	наружный
Технические параметры соединителей РБН2:
Общее количество контактов:	4, 9, 14, 23, 26, 30, 31, 50
Сопротивление контактов, не более, МОм: - диаметр контакта 2,5 мм - диаметр контакта 3,5 мм - диаметр контакта 5,5 мм	2 1 0,7
Максимальный токовая нагрузка на одиночный контакт, А:	20....140
Суммарная токовая нагрузка на соединитель, А:	80....470
Максимальное рабочее напряжение, В:	500
Сопротивление изоляции в нормальных климатических условиях, не менее, МОм:	5000
Синусоидальная вибрация, диапазон частот, Гц:	1....5000
Синусоидальная вибрация, ускорение, м/с2 (g):	295 (30)
Механический удар, одиночного действия с ускорением, м/с2 (g):	4900 (500)
Механический удар, многократного действия с ускорением, м/с2 (g):	392 (40)
Атмосферное пониженное давление, Па (мм рт.ст.):	2000 (15)
Рабочая температура окружающей среды, °C:	от -60 до +85
Минимальная наработка, часов:	1000
Количество сочленений-расчленений:	1500
Срок сохраняемости, лет:	25
