РБН1-6-26Г3-В

РБН1-6-26Г3-В

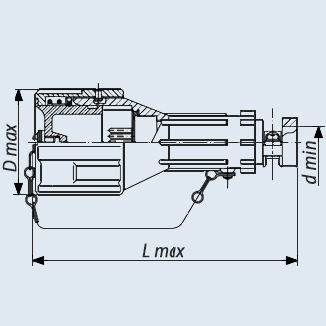

Соединители РБН1-6-26Г3-В цилиндрические байонетные водонепроницаемые нормальных габаритов для наружного монтажа.
Предназначены для работы в электрических цепях постоянного или переменного токов частотой до 3 МГц при напряжении до 700 В.
Используются для соединения и разъединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре специального и общего назначения.
Соединители РБН1 состоят из двух частей: вилки и розетки.
Вилки и розетки могут быть как приборными, так и кабельными.
Сочленение соединителей - байонетное, поляризация корпусов - одношпоночная.
Покрытие контактов - серебро.
Соединители РБН1 выпускаемые по АСЛР.434410.020ТУ (НКЦС.434410.108ТУ) взаимосочленяемы с соединителями РБН1 выпускаемыми по ГЕ0.364.151ТУ.
Изготавливаются для внутреннего монтажа во всеклиматическом исполнении «В» и устойчивы к воздействию спецфакторов.

Категория качества: «ОТК», «ВП».
Технические условия:
- приёмка «1» НКЦС.434410.108ТУ;
- приёмка «5» АСЛР.434410.020ТУ.

Гарантийный срок хранения соединителей РБН1-6-26Г3-В - 25 лет со дня изготовления.
Минимальная наработка:
- 5000 часов во всех режимах и условиях, допускаемых ТУ;
- 100000 часов в облегчённом режиме.
Гарантийная наработка исчисляется в пределах гарантийного срока хранения.

Расшифровка условного обозначения:
РБН1-6-26Г3-В
РБН1 - тип соединителя, водонепроницаемое исполнение;
6 - количество контактов;
26 - Сочетание контактов:
- 2 - контакты диаметром 1,5 мм;
- 5 - контакты диаметром 5,5 мм;
- 17 - контакты диаметром 3,5; 5,5; 9,0 мм;
- 18 - контакты диаметром 2,5 мм;
- 19 - контакты диаметром 3,5 мм;
- 26 - контакты диаметром 3,5; 5,5 мм;
Г - вид контактов: Г - розетка (гнездо), Ш - вилка (штырь);
3 - Конструктивное исполнение;
- 1 - приборная вилка или розетка;
- 2 - кабельная вилка или розетка в угловом корпусе для соединения с приборной розеткой (вилкой);
- 3 - кабельная вилка или розетка для соединения “кабель-кабель”;
- 4 - кабельная вилка или розетка в прямом корпусе для соединения с приборной розеткой (вилкой);
В - всеклиматическое исполнение.

Основные технические и эксплуатационные характеристики соединителей РБН1:

Общие характеристики соединителей РБН1:
Тип соединителя:	цилиндрический, низкочастотный, водонепроницаемый, нормальных габаритов
Климатическое исполнение:	всеклиматическое
Условный размер корпуса:	30, 36, 40, 42, 52, 56, 64
Состав соединителя:	вилка, розетка
Вид корпуса:	блочный (приборный), кабельный
Исполнение монтажной части:	в прямом корпусе, в угловом корпусе, без обоймы для соединения "кабель-кабель"
Вид сочленения:	байонетный
Поляризация корпуса:	одношпоночная
Покрытие контактов:	серебро
Способ монтажа:	объемный, пайкой
Монтаж:	наружный
Технические параметры соединителей РБН1:
Общее количество контактов:	3, 4, 5, 6, 7, 12, 16, 20, 26, 30, 37, 45
Сопротивление контактов, не более, МОм: - диаметр контакта 1,5 мм - диаметр контакта 2,5 мм - диаметр контакта 3,5 мм - диаметр контакта 5,5 мм - диаметр контакта 9,0 мм	7 4 2 1 0,75
Максимальный токовая нагрузка на одиночный контакт, А:	5....100
Рабочая токовая нагрузка на одиночный контакт, А:	3,5....100
Максимальное рабочее напряжение, В:	700
Максимальное давление воды при погружении, кПа:	19,6 (2м)
Сопротивление изоляции в нормальных климатических условиях, не менее, МОм:	5000
Синусоидальная вибрация, диапазон частот, Гц:	1....5000
Синусоидальная вибрация, ускорение, м/с2 (g):	100 (10)
Механический удар, одиночного действия с ускорением, м/с2 (g):	5000 (500)
Механический удар, многократного действия с ускорением, м/с2 (g):	1500 (150)
Атмосферное пониженное давление, Па (мм рт.ст.):	5,3·10-4 (400)
Рабочая температура окружающей среды, °C:	от -60 до +95
Минимальная наработка, часов:	1000
Количество сочленений-расчленений:	1000
Срок сохраняемости, лет:	25
