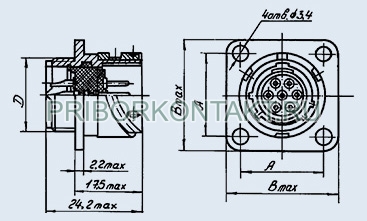

РБМ4-7-1Ш1В

РБМ4-7-1Ш1В
Соединители РБМ4-7-1Ш1В цилиндрические байонетные малогабаритные быстросочленяемые для внутреннего монтажа.
Предназначены для работы в электрических цепях постоянного и переменного токов частотой до 3 МГц при напряжении 560 или 700 В в зависимости от типономинала.
Используются для соединения и разъединения электрических цепей в узлах и блоках электронной аппаратуры специального и общего назначения.
Соединители РБМ4 состоят из двух частей: вилки и розетки.
Вилки и розетки могут быть как приборными, так и кабельными.
Вилки приборные изготавливаются в герметичном или негерметичном исполнении, розетки - в негерметичном.
Соединители изготавливаются без патрубка, с патрубком открытого типа без кожуха, с патрубком закрытого типа без кожуха или с кожухом.
Соединители имеют резиновый изолятор, который обеспечивает защиту монтажного пространства от воздействий окружающей среды.
Сочленение вилок с розетками байонетное, поляризация корпусов - многошпоночная.
Покрытие контактов в соединителях: золото.
Соединители РБМ4 изготавливаются для внутреннего монтажа, во всеклиматическом исполнении [В].

Категория качества: «ОТК», «ВП», «ОСМ».
Технические условия:
- приёмка «1» АШДК.434410.088ТУ;
- приёмка «5» ГЕ0.364.196ТУ;
- приёмка «7» ГЕ0.364.196ТУ, П0.070.052.

Гарантийный срок хранения соединителей РБМ4 - не менее 15 лет со дня изготовления.
Гарантийная наработка:
- 1000 часов во всех режимах и условиях, допускаемых ТУ;
- 130000 часов в облегчённом режиме.
Гарантийная наработка исчисляется в пределах гарантийного срока хранения.

Расшифровка условного обозначения:
РБМ4-7-1Ш1В
РБМ4 - тип соединителя;
РБМ4Н - только для негерметичной приборной вилки;
7 - количество контактов;
1 - обозначение сочетания контактов - условное число;
Ш - часть соединителя: Ш - вилка, Г - розетка;
1 - конструктивное исполнение:
- 1 - приборная часть без патрубка;
- 2 - приборная часть с патрубком открытого типа без кожуха;
- 3 - приборная часть с патрубком закрытого типа с кожухом;
- 4 - приборная часть с патрубком закрытого типа без кожуха;
- 5 - приборная (кабельная) с патрубком без резинового изолятора;
- 6 - кабельная часть с патрубком закрытого типа с кожухом;
- 7 - кабельная часть с патрубком открытого типа без кожуха;
- 8 - кабельная часть с патрубком закрытого типа без кожуха.
В - всеклиматическое исполнение.

Основные технические характеристики соединителей РБМ4, РБМ4Н:

Общие характеристики соединителей РБМ4, РБМ4Н:
Тип соединителя:	цилиндрический, низкочастотный, малогабаритный, быстросочленяемый
Климатическое исполнение:	всеклиматическое
Условный размер корпуса:	18, 24, 27, 30, 42, 45
Состав соединителя:	вилка, розетка
Вид корпуса:	блочный (приборный), кабельный
Исполнение монтажной части:	без патрубка, с патрубком открытого типа без кожуха, с патрубком закрытого типа без кожуха или с кожухом
Вид сочленения:	байонетный
Поляризация корпуса:	многошпоночная
Покрытие контактов:	золото
Способ монтажа:	объемный, пайкой
Монтаж:	внутренний
Технические параметры соединителей РБМ4, РБМ4Н:
Общее количество контактов:	4, 7, 10, 19, 24, 32, 50, 55
Сопротивление контактов, не более, МОм: - диаметр контакта 1,0 мм - диаметр контакта 1,5 мм - диаметр контакта 2,5 мм	5 2,5 1,6
Максимальный токовая нагрузка на одиночный контакт, А:	3,32....12,5
Суммарная токовая нагрузка на соединитель, А:	12....22
Максимальное рабочее напряжение, В:	560; 700
Сопротивление изоляции в нормальных климатических условиях, не менее, МОм:	5000
Синусоидальная вибрация, диапазон частот, Гц:	1....5000
Синусоидальная вибрация, ускорение, м/с2 (g):	300 (30)
Механический удар, одиночного действия с ускорением, м/с2 (g):	1500 (150)
Механический удар, многократного действия с ускорением, м/с2 (g):	400 (40)
Атмосферное пониженное давление, Па (мм рт.ст.):	1,3·10-10 (10-12)
Рабочая температура окружающей среды, °C:	от -60 до +100
Минимальная наработка, часов:	10000
Количество сочленений-расчленений:	1000
Срок сохраняемости, лет:	15
