Р40ПК17НГ1 розетка

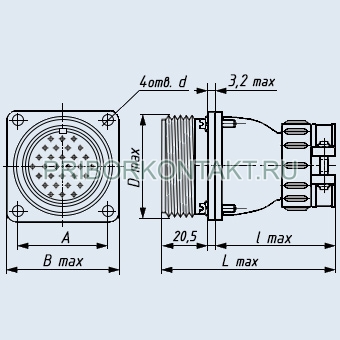

Р40ПК17НГ1 розетка приборная с прямым патрубком и гайкой для неэкранированного кабеля
Соединитель Р40ПК17НГ1 цилиндрический низкочастотный негерметичный с резьбовой фиксацией сочлененного положения.
Предназначен для работы в электрических цепях постоянного и переменного токов частотой до 3 МГц при напряжении до 2100 В и токовых нагрузках до 10 А.
Используется в радиоэлектронной и радиотехнической аппаратуре как соединители общего назначения.
Соединители типа Р состоят из двух частей: вилки и розетки.
Вилки и розетки могут быть как блочными (приборными), так и кабельными.
Блочная часть соединителя изготавливается без патрубка, с прямым или угловым патрубком, кабельная - с прямым или угловым патрубком.
Сочленение соединителей - резьбовое, поляризация корпусов одношпоночная.
Покрытие контактов - серебро, никель.
Подсоединение проводов к хвостовикам контактов методом пайки.
Соединители предназначены для монтажа с экранированными или неэкранированными кабелями (проводами)по виду концевой гайки патрубка.
Соединители типа Р изготавливаются для внутреннего и наружного (при защите потребителем от пыли и воды) монтажа в климатическом исполнении УХЛ в соответствии с техническими условиями ГЕ0.364.112ТУ, бР0.364.034ТУ.

Гарантийный срок хранения соединителей типа Р - 15 лет со дня изготовления.
Гарантийная наработка:
- 1000 часов во всех режимах и условиях, допускаемых ТУ;
- 100000 часов в облегчённом режиме.
Гарантийная наработка исчисляется в пределах гарантийного срока хранения.

Расшифровка условного обозначения:
Р40ПК17НГ1 розетка
Р - тип соединителя;
40 - условный размер корпуса;
ПК - конструктивное исполнение: для приборной части: П - без патрубка; ПК - с прямым патрубком; СК - с угловым патрубком; для кабельной части: П - с прямым патрубком; У - с угловым патрубком;
17 - количество контактов;
Н - вид гайки патрубка: Э - для экранированного кабеля; Н - для неэкранированного кабеля;
Г - вид контактов: для приборной части: Г - розетка, Ш - вилка; для кабельной части: Ш - розетка, Г - вилка;
1 - обозначение сочетания контактов (условное число);
Н - покрытие контактов никель.

Основные технические характеристики соединителей типа Р:

Общие характеристики соединителей типа Р:
Тип соединителя:	негерметичный
Климатическое исполнение:	УХЛ
Условный размер корпуса:	16, 20, 28, 32, 36, 40, 48, 55, 60
Состав соединителя:	вилка, розетка
Вид корпуса:	блочный (приборный), кабельный
Исполнение монтажной части:	без патрубка, с прямым патрубком, с угловым патрубком
Вид сочленения:	резьбовое
Поляризация корпуса:	одношпоночная
Покрытие контактов:	серебро, никель
Способ монтажа:	объемный, пайкой
Технические параметры соединителей типа Р:
Общее количество контактов:	1, 4, 7, 9, 14, 17, 28, 38, 47
Максимальный ток, А:	7....10
Сопротивление контактов, серебро, не более, МОм:	2,5
Сопротивление контактов, никель, не более, МОм:	10
Максимальное рабочее напряжение, В:	2100
Сопротивление изоляции в нормальных климатических условиях, не менее, МОм:	5000
Синусоидальная вибрация, диапазон частот, Гц:	1....5000
Синусоидальная вибрация, ускорение, м/с2 (g):	300 (30)
Механический удар, одиночного действия с ускорением, м/с2 (g):	2000 (200)
Механический удар, многократного действия с ускорением, м/с2 (g):	350 (35)
Атмосферное пониженное давление, Па (мм рт.ст.) :	1,3·10-4 (10-6)
Рабочая температура окружающей среды, °C:	от -60 до +85
Смена температур с учетом температуры перегрева контактов, °C:	от -60 до +115
Минимальная наработка, часов:	1000
Количество сочленений-расчленений:	500
Срок сохраняемости, лет:	15
