ОНЦ-РГ-09-10/22-В1

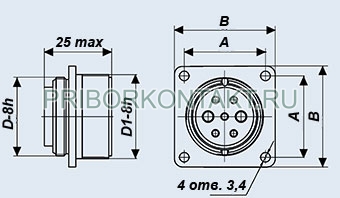

ОНЦ-РГ-09-10/22-В1 вилка приборная без кожуха (патрубка)
Соединитель ОНЦ-РГ-09-10/22-В1 малогабаритный цилиндрический низкочастотный с резьбовой фиксацией сочлененного положения.
Предназначен для работы в электрических цепях постоянного и переменного токов частотой до 3 МГц при напряжении до 500 В.
Используется для соединения и разъединения электрических цепей в узлах и блоках электронной аппаратуры общего назначения.
Соединители ОНЦ-РГ-09 состоят из двух негерметичных частей: вилки и розетки, которые могут быть как блочными (приборными), так и кабельными.
Блочная часть соединителей изготавливается без патрубков или с прямыми патрубками, кабельная часть без патрубков, с прямыми или угловыми патрубками.
Сочленение соединителей - резьбовое, поляризация корпусов одношпоночная.
Соединители предназначены для монтажа с экранированными или неэкранированными кабелями (проводами) при этом меняется вид концевой гайки патрубка.
Подсоединение проводов к хвостовикам контактов методом пайки.
Покрытие контактов - никель.
Часть соединителей ОНЦ-РГ-09 имеет общую схему расположения контактов с соединителями 2РМТ, другая часть с соединителями 2РМДТ.
Соединители изготавливаются для внутреннего монтажа в климатическом исполнении УХЛ.

Категория качества: «ОТК».
Технические условия:
- приёмка «1» бР0.364.082ТУ.

Гарантийный срок хранения соединителей ОНЦ-РГ-09 - 6 лет со дня изготовления.
Гарантийная наработка:
- 10000 часов во всех режимах и условиях, допускаемых ТУ;
- 100000 часов в облегчённом режиме.
Гарантийная наработка исчисляется в пределах гарантийного срока хранения.

Расшифровка условного обозначения:
ОНЦ-РГ-09-10/22-В1
ОНЦ-РГ-09 - тип соединителя;
4 - количество контактов;
14 - Условный размер корпуса;
В - часть соединителя: В - вилка, Р-розетка;
Конструктивное исполнение:
1 - приборная часть без кожуха (патрубка);
2 - приборная часть неэкранированная с прямым кожухом (патрубком);
3 - приборная часть экранированная с прямым кожухом (патрубком);
7 - пластмассовое исполнение;
11 - кабельная часть без кожуха (патрубка);
12 - кабельная часть неэкранированная с прямым кожухом (патрубком);
13 - кабельная часть экранированная с прямым кожухом (патрубком);
14 - кабельная часть неэкранированная с угловым кожухом (патрубком);
15 - кабельная часть экранированная с угловым кожухом (патрубком);
17 - пластмассовое исполнение.

Основные технические характеристики соединителей ОНЦ-РГ-09:

Общие характеристики соединителей ОНЦ-РГ-09:
Тип соединителя:	цилиндрический, низкочастотный, малогабаритный, негерметичный
Климатическое исполнение:	УХЛ
Условный размер корпуса:	14, 18, 22, 24, 27, 30, 33, 39, 42
Состав соединителя:	вилка, розетка
Вид корпуса:	блочный (приборный), кабельный
Исполнение монтажной части:	без кожуха, с прямым кожухом, с угловым кожухом
Вид сочленения:	резьбовой
Поляризация корпуса:	одношпоночная
Покрытие контактов:	никель
Способ монтажа:	объемный, пайкой
Монтаж:	внутренний
Технические параметры соединителей ОНЦ-РГ-09:
Общее количество контактов:	4, 7, 10, 19, 24, 32, 45, 50
Сопротивление контактов, не более, МОм: - диаметр контакта 1,0 мм - диаметр контакта 1,5 мм	50 30
Максимальный токовая нагрузка на одиночный контакт, А:	5....10
Максимальное рабочее напряжение, В:	500
Сопротивление изоляции в нормальных климатических условиях, не менее, МОм:	5000
Синусоидальная вибрация, диапазон частот, Гц:	1....5000
Синусоидальная вибрация, ускорение, м/с2 (g):	100 (10)
Механический удар, одиночного действия с ускорением, м/с2 (g):	1500 (150)
Механический удар, многократного действия с ускорением, м/с2 (g):	400 (40)
Атмосферное пониженное давление, Па (мм рт.ст.):	5,3·10-4 (400)
Рабочая температура окружающей среды, °C:	от -60 до +70
Минимальная наработка, часов:	10000
Количество сочленений-расчленений:	500
Срок сохраняемости, лет:	6
