ОНц-БС-1-10/14-В1-2-В для печатного монтажа

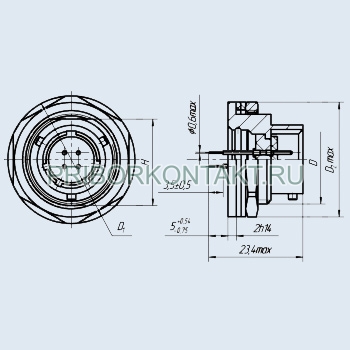

Соединители ОНц-БС-1-10/14-В1-2-В субминиатюрные цилиндрические низкочастотные для печатного монтажа.
Предназначены для работы в электрических цепях постоянного, переменного (частотой до 3МГц) и импульсного токов.
Используются для соединения и разъединения электрических цепей в электронной аппаратуре специального и общего назначения.
Соединители ОНЦ-БС-1 состоят из герметичной приборной вилки и негерметичной кабельной розетки для объемного монтажа.
Соединители ОНц-БС-1 состоят из герметичной приборной вилки для печатного монтажа.
Приборные вилки изготавливаются без кожуха, кабельные розетки с прямым пластмассовым кожухом.
Вилки и розетки имеют многошпоночную поляризацию и многопозиционную (от 1 до 20 позиций) установку изоляторов, защищающую от несанкционированного сочленения.
Сочленение соединителей - байонетное.
Покрытие контактов:
- ОНц-БС-1 - серебро;
- ОНц-БС-2 - золото.
Изготавливаются во всеклиматическом исполнении [В].

Категория качества: «ОТК», «ВП», «ОС».
Технические условия:
- приёмка «1» АШДК.434410.088ТУ;
- приёмка «5» бР0.364.030ТУ;
- приёмка «9» бР0.364.030ТУ, бР0.364.045ТУ.

Гарантийный срок хранения соединителей ОНц-БС-1-10/14-В1-2-В - 15 лет со дня изготовления.
Минимальная наработка:
- 15000 часов во всех режимах и условиях, допускаемых ТУ;
- 130000 часов в облегчённом режиме.
Гарантийная наработка исчисляется в пределах гарантийного срока хранения.

Структура условного обозначения:
ОНц-БС-1-10/14-В1-2-В
ОНц-БС - тип соединителя;
1 - покрытие контактов: 1 - серебро, 2 - золото;
10 - количество контактов;
14 - условный диаметр корпуса;
В - часть соединителя: В - вилка, Р - розетка;
1 - конструктивное исполнение: 1 - вилка приборная без кожуха, 12 - розетка кабельная с прямым кожухом;
2 - многопозиционная поляризация;
В - всеклиматическое исполнение.

Основные технические характеристики соединителей ОНЦ-БС-1:

Общие характеристики соединителей ОНЦ-БС-1:
Тип соединителя:	цилиндрический, низкочастотный, быстрорасчленяемый, субминиатюрный
Климатическое исполнение:	всеклиматическое
Условный размер корпуса:	10, 12, 14, 18, 22, 27
Состав соединителя:	вилка, розетка
Вид корпуса:	блочный (приборный), кабельный
Исполнение монтажной части:	приборная вилка без кожуха, кабельная розетка с кожухом
Вид сочленения:	байонетный
Поляризация корпуса:	многошпоночная поляризация корпуса и многопозиционная установка изолятора в корпусе
Покрытие контактов:	серебро
Способ монтажа:	объемный, пайкой
Технические параметры соединителей ОНЦ-БС-1:
Общее количество контактов:	4, 7, 10, 19, 32, 50
Сопротивление контактов, не более, МОм:	5
Максимальный ток на одиночный контакт, А:	1,5....3,7
Максимальное рабочее напряжение, В:	250
Сопротивление изоляции в нормальных климатических условиях, не менее, МОм:	1000
Емкость между любыми соседними контактами, не более пФ:	5
Синусоидальная вибрация, диапазон частот, Гц:	1....5000
Синусоидальная вибрация, ускорение, м/с2 (g):	200 (20)
Механический удар, одиночного действия с ускорением, м/с2 (g):	10000 (1000)
Механический удар, многократного действия с ускорением, м/с2 (g):	1471 (150)
Атмосферное пониженное давление, Па (мм рт.ст.):	1,3·10-4 (10-6)
Повышенная относительная влажность воздуха при температуре +35 °С:	98%
Рабочая температура окружающей среды, °C:	от -60 до +85
Минимальная наработка, часов:	15000
Количество сочленений-расчленений:	250
Срок сохраняемости, лет:	15
