Соединители ОНЦ-БГ-3-4/14-П-1-б-В

ОНЦ-БГ-3-4/14-П-1-б-В
Соединители ОНЦ-БГ-3-4/14-П-1-б-В - переходники цилиндрические малогабаритные герметичные для внутреннего монтажа.
Предназначены для работы в электрических цепях постоянного, переменного частотой до 3 МГц токов при напряжении до 700 В.
Переходники ОНЦ-БГ-3 состоят из приборной (блочной) части.

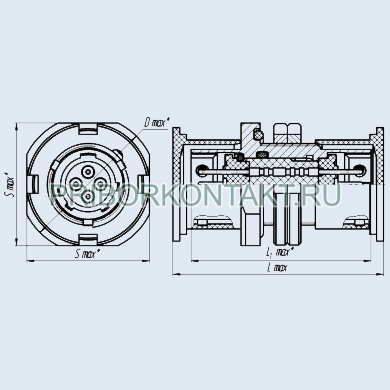

Конструктивное исполнение: переходники ОНЦ-БГ-3 имеют фланец и крепятся к стенке прибора при помощи специальной гайки с контргайкой.
Тип сочленения: байонетный.
Покрытие контактов - золото.
Переходники ОНЦ-БГ-3 взаимосочленяемы с розетками типа СНЦ23 (ГЕ0.364.241ТУ) со стороны установки гайки для крепления переходника к изделию и розетками типа СНЦ23Л (ГЕ0.364.241ТУ) со стороны, обратной установке гайки, соответствующих типономиналов и углового положения изоляторов в корпусе.
Соединители ОНЦ-БГ-3 изготавливаются во всеклиматическом исполнении [В] по ГОСТ В 20.39.404-81.
Соединители устойчивы к воздействию спецфакторов.

Категория качества: «ВП».
Технические условия:
- приёмка «5» бР0.364.063ТУ.

Гарантийный срок хранения соединителей ОНЦ-БГ-3-4/14-П-1-б-В - не менее 25 лет со дня изготовления.
Минимальная наработка:
- 1000 часов во всех режимах и условиях, допускаемых ТУ;
- 130000 часов в облегчённом режиме.
Гарантийная наработка исчисляется в пределах гарантийного срока хранения.

Структура условного обозначения:
ОНЦ-БГ-3-4/14-П-1-б-В
ОНЦ-БГ - тип соединителя;
3 - номер разработки;
4 - количество контактов: 3, 4, 7, 10, 19, 24, 28, 32, 41, 43, 45, 55, 61;
14 - условный размер переходника 14, 18, 22, 24, 27, 30, 33, 36, 39;
П - часть соединителя: П – переходник;
1 - конструктивное исполнение: 1 - приборная часть без кожуха
а - позиция установки изолятора: а, б, в, г -варианты углового положения поляризующих шпонок и шпоночных пазов на корпусах (при нормальном положении изолятора - буквенный индекс не проставляется);
В - всеклиматическое исполнение.

Основные технические характеристики соединителей ОНЦ-БГ-3:

Общие характеристики соединителей ОНЦ-БГ-3:
Тип соединителя:	цилиндрический, малогабаритный герметичный
Климатическое исполнение:	всеклиматическое по ГОСТ В 20.39.404-81
Состав соединителя:	переходник
Вид корпуса:	блочный (приборный)
Вид сочленения:	байонетное
Покрытие контактов:	золото
Способ монтажа:	объемный, пайкой
Технические параметры соединителей ОНЦ-БГ-3:
Общее количество контактов:	3, 4, 7, 10, 19, 24, 28, 32, 41, 43, 45, 55, 61
Максимальный ток на одиночный контакт, А: - диаметр контакта, 1,0 мм - диаметр контакта, 1,5 мм - диаметр контакта, 2,0 мм	11 20 35
Сопротивление контактов, не более, МОм: - диаметр контакта, 1,0 мм - диаметр контакта, 1,5 мм - диаметр контакта, 2,0 мм	10 5 3,2
Максимальное рабочее напряжение, В:	700
Сопротивление изоляции в нормальных климатических условиях, не менее, МОм:	5000
Синусоидальная вибрация, диапазон частот, Гц:	1....5000
Синусоидальная вибрация, ускорение, м/с2 (g):	400 (40)
Механический удар, одиночного действия с ускорением, м/с2 (g):	5000 (500)
Минимальная наработка, часов:	3000
Количество сочленений-расчленений:	500
Срок сохраняемости, лет:	15
Повышенная относительная влажность воздуха при температуре +35°C, %:	100
Рабочая температура окружающей среды, °C:	от -60 до +100
