Соединители ОНЦ-БГ-1-55/33В-1М-К

ОНц-БГ-1-55/33В-1М-К
Соединители ОНц-БГ-1-55/33В-1М-К - вилки приборные низкочастотные цилиндрические байонетные малогабаритные для печатного монтажа.
Предназначены для работы в электрических цепях постоянного, переменного частотой до 3 МГц и импульсного токов при напряжении до 250 В (амплитудное значение).
Применяются для соединения и разъединения электрических цепей в радиоэлектронной аппаратуре специального и общего назначения.
Вилки ОНц-БГ-1 состоят из приборной части имеют два вида исполнения:
- круглый фланец, крепится к стенке прибора шестигранной гайкой;

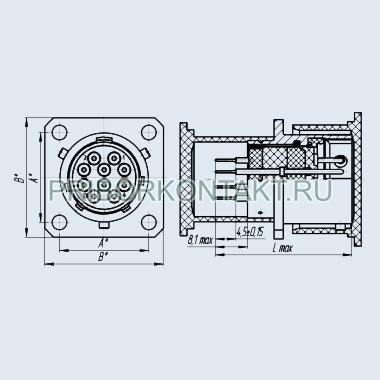

- квадратный фланец с четырьмя отверстиями под крепежные винты.
Тип сочленения: байонетный.
Покрытие контактов - золото.
Метод монтажа - пайка.
Соединители ОНц-БГ-1 взаимосочленяемы с кабельными розетками типа СНЦ23 ГЕО.364.241ТУ, соответствующего типономинала и углового положения изоляторов в корпусе.
Вилки приборные изготовляют для внутреннего монтажа во всеклиматическом исполнении «В» по ГОСТ РВ 20.39.414.1.

Категория качества: «ВП».
Технические условия:
- приёмка «5» ЦСНК.430421.016ТУ.

Гарантийный срок хранения соединителей ОНц-БГ-1-55/33В-1М-К - 25 лет со дня изготовления.
Минимальная наработка:
- 1000 часов во всех режимах и условиях, допускаемых ТУ;
- 220000 часов в облегчённом режиме.
Гарантийная наработка исчисляется в пределах гарантийного срока хранения.

Расшифровка условного обозначения:
ОНц-БГ-1-55/33В-1М-К
ОНц-БГ - тип соединителя;
1 - порядковый номер разработки;
55 - количество контактов;
33 - условный размер вилки;
В - часть соединителя: В – вилка;
1М - конструктивное исполнение (номер типоконструкции): 1 - приборная часть без кожуха (круглый фланец); 1М - приборная часть без кожуха с квадратным фланцем;
а - позиция установки изолятора: а, б, в, г - варианты углового положения поляризующих шпоночных пазов на изоляторах (при нормальном положении изолятора - буквенный индекс не ставится).
