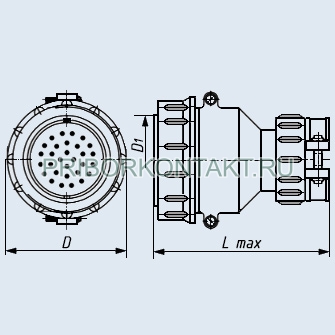

2РТТ36КПН15Г20В розетка кабельная с прямым патрубком

2РТТ36КПН15Г20В розетка кабельная с прямым патрубком и гайкой для монтажа неэкранированным кабелем
Соединитель 2РТТ36КПН15Г20В низкочастотный цилиндрический объемного монтажа с резьбовой фиксацией сочлененного положения.
Предназначен для работы в электрических цепях постоянного и переменного токов частотой до 3 МГц при напряжении до 850 В (амплитудное значение).
Соединители 2РТТ изготавливают одного типа, 42 типономиналов, всего - 604 типоконструкции.
Используется для соединения и разъединения электрических цепей (проводов, кабелей, узлов и блоков) в различных видах электро- и радиоаппаратуры.
Соединители 2РТТ состоят из двух частей: вилки и розетки.
Вилки и розетки могут быть как приборными, так и кабельными.
Приборная часть соединителей изготавливается без патрубков, с прямым или угловым патрубком, кабельная - с прямым или угловым патрубком.
Поставляются с резиновыми кожухами, втулками и шайбами или без них.
Соединители с резиновыми кожухами, втулками и шайбами являются пылебрызгозащищенными.
Сочленение соединителей - резьбовое, поляризация корпусов одношпоночная.
Покрытие контактов - серебро.
Метод монтажа - пайка.
Предназначены для монтажа экранированным или неэкранированным кабелем, по виду концевой гайки патрубка.
Изготавливаются для внутреннего монтажа во всеклиматическом исполнении [В].
Соединители 2РТТ взаимосочленяемы с соединителями ШР по ГЕ0.364.107ТУ и соединителями 2РТ-А по ГЕ0.364.118ТУ.

Категория качества: «ОТК», «ВП», «ОСМ».
Технические условия:
- приёмка «1» АШДК.434410.060ТУ;
- приёмка «5» ГЕ0.364.120ТУ;
- приёмка «7» ГЕ0.364.120ТУ, П0.070.052.

Гарантийный срок хранения соединителей 2РТТ - не менее 15 лет со дня изготовления.
Гарантийная наработка:
- 1000 часов во всех режимах и условиях, допускаемых ТУ;
- 130000 часов в облегчённом режиме.
Гарантийная наработка исчисляется в пределах гарантийного срока хранения.

Расшифровка условного обозначения:
2РТТ36КПН15Г20В
2РТТ - тип соединителя
36 - условный размер корпуса;
К - вид корпуса: Б - блочный, К - кабельный;
П - вид патрубка: П - прямой, У - угловой;
Н - вид гайки патрубка: Э - для экранированного кабеля, Н - для неэкранированного кабеля;
15 - количество контактов;
Г - часть соединителя: Ш - вилка, Г - розетка;
20 - обозначение сочетания контактов - условное число;
В - всеклиматическое исполнение.

Основные технические характеристики соединителей 2РТТ:

Общие характеристики соединителей 2РТТ:
Тип соединителя:	негерметичный, теплостойкий, тропикоустойчивый
Климатическое исполнение:	всеклиматическое
Условный размер корпуса:	12, 16, 20, 28, 32, 36, 40, 48, 55, 60
Состав соединителя:	вилка, розетка
Вид корпуса:	блочный, кабельный
Исполнение монтажной части:	без патрубка, прямой, угловой
Вид сочленения:	резьбовое
Покрытие контактов:	серебро
Способ монтажа:	объемный, пайкой
Монтаж:	внутренний
Технические параметры соединителей 2РТТ:
Общее количество контактов:	1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 12, 14, 15, 16, 20, 23, 26, 30, 31, 45, 47
Рабочий ток на одиночный контакт, А:	20....200
Сопротивление контактов, не более, МОм: - диаметр контакта, 1,5 мм - диаметр контакта, 2,5 мм - диаметр контакта, 3,5 мм - диаметр контакта, 5,5 мм - диаметр контакта, 9,0 мм	2,5 1,0 0,75 0,3 0,15
Максимальное рабочее напряжение, В:	850
Максимальная рабочая частота, МГц:	3
Сопротивление изоляции в нормальных климатических условиях, не менее, МОм:	5000
Синусоидальная вибрация, диапазон частот, Гц:	1....5000
Синусоидальная вибрация, ускорение, м/с2 (g):	300 (30)
Механический удар, одиночного действия с ускорением, м/с2 (g):	10000 (1000)
Механический удар, многократного действия с ускорением, м/с2 (g):	1500 (150)
Атмосферное пониженное давление, Па (мм рт.ст.) :	1,3·10-4 (10-6)
Повышенная относительная влажность воздуха при температуре +40°C:	98%
Рабочая температура окружающей среды, °C:	от -60 до +100
Минимальная наработка, часов:	1000
Количество сочленений - расчленений:	500
Срок сохраняемости, лет:	15
