2РТ48П26НШ2-А розетка
Артикул: 2РТ48П26НШ2-А розетка
Характеристики:
ID элемента старый
4130
Артикул
2РТ48П26НШ2-А розетка
Быстрая доставка по России
Быстрая доставка по России
Самые лучшие цены
Самые лучшие цены
Сервисный центр
Сервисный центр
Техническая документация
Техническая документация
Загрузка
Рассчитываем стоимость доставки
Пожалуйста подождите, рассчет займет немного времени

Описание товара

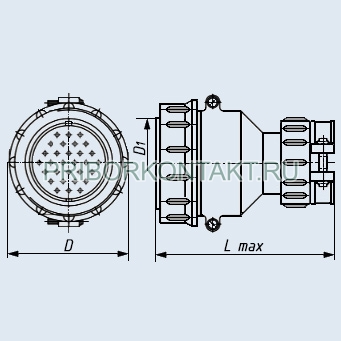

2РТ48П26НШ2-А розетка кабельная с прямым патрубком и гайкой для неэкранированного кабеля
Соединитель 2РТ48П26НШ2-А теплостойкий низкочастотный цилиндрический с резьбовой фиксацией сочленённого положения.
Предназначен для работы в электрических цепях постоянного и переменного токов частотой до 3 МГц.
Используются для соединения и разъединения электрических цепей путем сочленения и расчленения в узлах и блоках электро- и радиоаппаратуры.
Соединители 2РТ-А состоят из двух частей: вилки и розетки.
Вилки и розетки могут быть как блочными (приборными), так и кабельными.
Блочная часть соединителя изготавливается без патрубка, с прямым или угловым патрубком, кабельная - с прямым или угловым патрубком.
Сочленение соединителей - резьбовое, поляризация корпусов одношпоночная.
Покрытие контактов - серебро, никель.
Подсоединение проводов к хвостовикам контактов - методом пайки.
Соединители 2РТ-А предназначены для монтажа с экранированными или неэкранированными кабелями (проводами) по виду концевой гайки патрубка.
Изготавливаются для внутреннего и наружного монтажа в климатическом исполнении УХЛ в соответствии с техническими условиями ОСТ В 110121-91, ГЕ0.364.118ТУ, бР0.364.032ТУ.
Соединители 2РТ-А взаимосочленяемы с соединителями типа ШР по ГЕ0.364.107ТУ и соединителями 2РТТ по ГЕ0.364.120ТУ.
Категория качества: «ОТК», «ВП».

Гарантийный срок хранения соединителей 2РТ-А - не менее 20 лет со дня изготовления.
Гарантийная наработка:
- 1000 часов во всех режимах и условиях, допускаемых ТУ;
- 100000 часов в облегчённом режиме.
Гарантийная наработка исчисляется в пределах гарантийного срока хранения.

Структура условного обозначения:
2РТ48П26НШ2-А
2РТ - тип соединителя;
48 - условный размер корпуса;
П - конструктивное исполнение: для приборной части: П - без патрубка; ПК - с прямым патрубком; СК - с угловым патрубком; для кабельной части: П - с прямым патрубком; У - с угловым патрубком;
26 - количество контактов;
Н - вид гайки патрубка: Э - для экранированного кабеля; Н - для неэкранированного кабеля;
Ш - вид контактов: для приборной части: Г - розетка, Ш - вилка; для кабельной части: Ш - розетка, Г - вилка;
2 - обозначение сочетания контактов (условное число);
А - дополнительное обозначение - по материалу изолятора;
Н - покрытие контактов никель;

Примечания:
1. В тип соединителя дополнительно включается обозначение материала "А".
2. В приборном соединителе без патрубка гайка отсутствует. Обозначение гайки "Э" условное.
3. Вид контактов в кабельном соединителе условно обозначается по виду контактов в приборном соединителе, с которым сочленяется данный кабельный соединитель.

Основные технические характеристики соединителей 2РТ-А:

Общие характеристики соединителей 2РТ:-А
Тип соединителя: негерметичный, теплостойкий
Климатическое исполнение: УХЛ
Условный размер корпуса: 12, 16, 20, 28, 32, 36, 40, 48, 55, 60
Состав соединителя: вилка, розетка
Вид корпуса: блочный, кабельный
Исполнение монтажной части: без патрубка, с прямым патрубком, с угловым патрубком
Вид сочленения: резьбовое
Покрытие контактов: серебро, никель
Способ монтажа: объемный, пайкой
Монтаж: внутренний
Технические параметры соединителей 2РТ-А:
Рабочий ток на одиночный контакт, А:
10....200
Сопротивление контактов, не более, МОм:
- диаметр контакта, 1,5 мм
- диаметр контакта, 2,5 мм
- диаметр контакта, 3,5 мм
- диаметр контакта, 5,5 мм
- диаметр контакта, 9,0 мм

2,5
1,0
0,75
0,3
0,15
Максимальное рабочее напряжение, В: 700
Максимальная рабочая частота, МГц: 3
Сопротивление изоляции в нормальных климатических условиях, не менее, МОм: 1000
Синусоидальная вибрация, диапазон частот, Гц: 1....10000
Синусоидальная вибрация, ускорение, м/с2 (g): 100 (10)
Механический удар, одиночного действия с ускорением, м/с2 (g): 10000 (1000)
Механический удар, многократного действия с ускорением, м/с2 (g): 1500 (150)
Атмосферное пониженное давление, Па (мм рт.ст.) : 1,3·10-4 (10-6)
Рабочая температура окружающей среды, °C: от -60 до +100
Смена температур, °C: от -60 до +180
Минимальная наработка, часов: 1000
Количество сочленений - расчленений: 500
Срок сохраняемости, лет: 20
