2РМГСД33Б7Ш9Е2

2РМГСД33Б7Ш9Е2

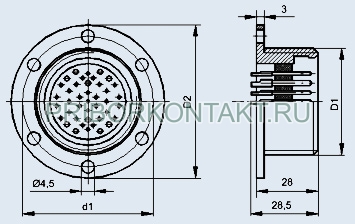

Соединитель 2РМГСД33Б7Ш9Е2 - вилка приборная цилиндрическая герметичная с резьбовой фиксацией сочлененного положения.
Предназначен для внутреннего монтажа для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов.
Используются для соединения и разъединения электрических цепей в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения.
Вилки 2РМГСД производятся 3 типономиналов.
Вилки каждого типа поставляют двух вариантов исполнения по теплостойкости 100 и 200 °С.
Сочленение соединителей резьбовое, поляризация корпусов - одношпоночная.
Вилки 2РМГСД сочленяются с розетками типа 2РМДТ, выпускаемыми по техническим условиям ГЕ0.364.126ТУ.
Покрытие контактов - химникель.
Метод монтажа - объемный, пайка.
Маркируются цифро-буквенным кодом на корпусе соединителя.
Изготавливаются для внутреннего монтажа, в климатическом исполнении УХЛ2.1 по ГОСТ 15150-69.

Категория качества: «ВП», «ОСМ», «ОС».
Технические условия:
- приёмка «5» ГЕ0.364.144ТУ;
- приёмка «7» ГЕ0.364.144ТУ, П0.070.052;
- приёмка «9» ГЕ0.364.144ТУ, бР0.364.045ТУ.

Гарантийный срок хранения соединителей 2РМГСД - 20 лет со дня изготовления.
Гарантийная наработка:
- 1500 часов во всех режимах и условиях, допускаемых ТУ;
- 100000 часов в облегчённом режиме.
Гарантийная наработка исчисляется в пределах гарантийного срока хранения.

Расшифровка условного обозначения:
2РМГСД33Б7Ш9Е2
2РМГСД - тип соединителя;
33 - условный размер корпуса;
Б - вид корпуса: Б - блочный (приборный);
7 - количество контактов;
Ш - часть соединителя: Ш - вилка;
9 - обозначение сочетания контактов;
Е - покрытие контактов - химникель;
2 - теплостойкость 1 - 100°С; 2 - 200°С.

Основные технические характеристики соединителей 2РМГСД:

Общие характеристики соединителей 2РМГСД:
Тип соединителя:	высокогерметичный для длинных линий
Климатическое исполнение:	УХЛ2.1 по ГОСТ 15150-69
Условный размер корпуса:	33, 42
Состав соединителя:	вилка
Вид корпуса:	блочный (приборный)
Вид сочленения:	резьбовое
Покрытие контактов:	химникель
Технические параметры соединителей 2РМГСД:
Общее количество контактов:	7, 32, 45
Максимальный ток на одиночный контакт, А: - диаметр контакта, 1,5 мм - диаметр контакта, 3,0 мм	4....5 20
Сопротивление контактов, не более, МОм: - диаметр контакта, 1,5 мм - диаметр контакта, 3,0 мм	10 3
Максимальное рабочее напряжение, В:	560; 700
Максимальная рабочая частота, МГц:	3
Сопротивление изоляции в нормальных климатических условиях, не менее, МОм:	5000
Синусоидальная вибрация, диапазон частот, Гц:	5....5000
Синусоидальная вибрация, ускорение, м/с2 (g):	500 (50)
Механический удар, одиночного действия с ускорением, м/с2 (g):	2000 (200)
Механический удар, многократного действия с ускорением, м/с2 (g):	1500 (150)
Атмосферное пониженное давление, Па (мм рт.ст.) :	1,34·10-10 (10-12)
Повышенная температура окружающей среды, °C:	+140
Пониженная температура окружающей среды, °C:	минус 40
Минимальная наработка, часов:	1500
Максимальное количество сочленений-расчленений:	500
Срок сохраняемости, лет:	20
