2РМГПД27Б7Ш5Е2

2РМГПД27Б7Ш5Е2

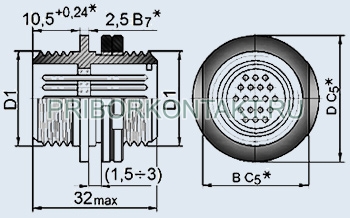

Соединитель 2РМГПД27Б7Ш5Е2 - вилка герметичная проходная двухсторонняя с резьбовой фиксацией сочлененного положения.
Предназначен для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов.
Используются для соединения и разъединения электрических цепей в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения.
Вилки 2РМГП производятся одного конструктивного исполнения по 11 типономиналов каждого исполнения.
Вилки каждого типа поставляют двух вариантов исполнения по теплостойкости 100 и 200 °С.
Сочленение соединителей резьбовое, поляризация корпусов - одношпоночная.
Вилки 2РМГПД сочленяются с розетками типа 2РМДТ, выпускаемыми по техническим условиям ГЕ0.364.126ТУ.
Покрытие контактов - химникель.
Изготавливаются для внутреннего монтажа, в климатическом исполнении УХЛ2.1 по ГОСТ 15150-69.

Категория качества: «ОТК», «ВП», «ОСМ», «ОС».
Технические условия:
- приёмка «1» бР0.364.103ТУ;
- приёмка «5» ГЕ0.364.140ТУ;
- приёмка «7» ГЕ0.364.140ТУ, П0.070.052;
- приёмка «9» ГЕ0.364.140ТУ, бР0.364.045ТУ.

Гарантийный срок хранения соединителей 2РМГПД - 25 лет со дня изготовления.
Гарантийная наработка:
- 1000 часов во всех режимах и условиях, допускаемых ТУ;
- 100000 часов в облегчённом режиме.
Гарантийная наработка исчисляется в пределах гарантийного срока хранения.

Расшифровка условного обозначения:
2РМГПД27Б7Ш5Е2
2РМГПД - тип соединителя;
27 - условный размер корпуса;
Б - вид корпуса: Б - блочный (приборный);
7 - количество контактов;
Ш - часть соединителя: Ш - вилка;
5 - обозначение сочетания контактов;
Е - покрытие контактов - химникель;
2 - теплостойкость 1 - 100°С; 2 - 200°С.

Основные технические характеристики соединителей 2РМГПД:

Общие характеристики соединителей 2РМГПД:
Тип соединителя:	герметичный
Климатическое исполнение:	УХЛ2.1 по ГОСТ 15150-69
Условный размер корпуса:	18, 24, 27, 30, 33, 36, 39, 42
Состав соединителя:	вилка проходная двухсторонняя
Вид корпуса:	блочный (приборный)
Исполнение монтажной части:	без патрубка
Вид сочленения:	резьбовое
Покрытие контактов:	никель
Технические параметры соединителей 2РМГПД:
Общее количество контактов:	4, 7, 8, 10, 19, 20, 22, 24, 32, 45
Максимальный ток на одиночный контакт, А: - диаметр контакта, 1,5 мм - диаметр контакта, 2,0 мм - диаметр контакта, 3,0 мм	3....10 10 18
Сопротивление контактов, не более, МОм: - диаметр контакта, 1,5 мм - диаметр контакта, 2,0 мм - диаметр контакта, 3,0 мм	20 10 6
Максимальное рабочее напряжение, В:	560; 700
Максимальная рабочая частота, МГц:	3
Сопротивление изоляции в нормальных климатических условиях, не менее, МОм:	5000
Синусоидальная вибрация, диапазон частот, Гц:	1....5000
Синусоидальная вибрация, ускорение, м/с2 (g):	500 (50)
Механический удар, одиночного действия с ускорением, м/с2 (g):	5000 (500)
Механический удар, многократного действия с ускорением, м/с2 (g):	1000 (100)
Атмосферное пониженное давление, Па (мм рт.ст.) :	1,34·10-10 (10-12)
Повышенная температура окружающей среды, °C:	+100 или +200
Пониженная температура окружающей среды, °C:	минус 60
Минимальная наработка, часов:	1000
Максимальное количество сочленений-расчленений:	500
Срок сохраняемости, лет:	25
