2РМ18КПЭ7Ш1А1

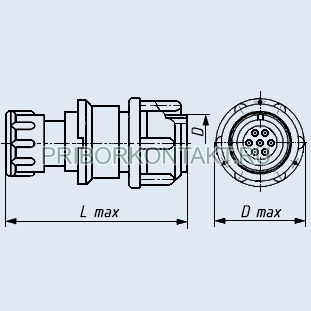

2РМ18КПЭ7Ш1А1 вилка кабельная с прямым патрубком, гайкой для экранированного кабеля и контактами покрытыми золотом
Соединитель 2РМ18КПЭ7Ш1А1 цилиндрический низкочастотный негерметичный объемного монтажа с резьбовой фиксацией сочлененного положения.
Предназначен для работы в электрических цепях постоянного и переменного токов частотой до 3 МГц при напряжении до 700 В.
Соединители 2РМ изготавливаются восьми конструктивных исполнений по 15 типономиналов каждого исполнения, 830 типоконструкций.
Используются для работы в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения.
Соединители состоят из двух частей: вилки и розетки.
Вилки и розетки могут быть как блочными (приборными), так и кабельными.
Блочная часть соединителей изготавливается без патрубков или с прямыми патрубками, кабельная часть без патрубков, с прямыми или угловыми патрубками.
Сочленение соединителей - резьбовое, поляризация корпусов одношпоночная.
Покрытие контактов - золото или серебро.
Метод монтажа - пайка.
Предназначены для монтажа с экранированными или неэкранированными кабелями (проводами) при этом меняется вид концевой гайки патрубка.
Изготавливаются для внутреннего монтажа в климатическом исполнении УХЛ2.1 по ГОСТ 15150-69.

Категория качества: «ОТК», «ВП», «ОС».
Технические условия:
- приёмка «1» АШДК.434410.062ТУ;
- приёмка «5» ГЕ0.364.126ТУ;
- приёмка «9» ГЕ0.364.126ТУ, бР0.364.045ТУ.

Гарантийный срок хранения 15 лет со дня изготовления.
Гарантийная наработка:
- 1000 часов во всех режимах и условиях, допускаемых ТУ;
- 100000 часов в облегчённом режиме.
Гарантийная наработка исчисляется в пределах гарантийного срока хранения.

Структура условного обозначения:
2РМ18КПЭ7Ш1А1
2РМ - тип соединителя;
18 - условный размер корпуса;
К - вид корпуса: К - кабельный, Б - блочный (приборный);
П - вид патрубка: П - прямой, У - угловой;
Э - вид гайки патрубка: Э - для экранированного кабеля, Н - для неэкранированного кабеля;
7 - количество контактов;
Ш - часть соединителя: Ш - вилка; Г - розетка;
1 - обозначение сочетания контактов;
А - покрытие контактов: А - золото, В - серебро;
1 - теплостойкость 1 - 100°С; 2 - 200°С;
Л - левая розетка (только для проходных вилок).

Основные технические характеристики соединителей 2РМ:

Общие характеристики соединителей 2РМ:
Тип соединителя:	негерметичный
Климатическое исполнение:	УХЛ2.1 по ГОСТ 15150-69
Условный размер корпуса:	14, 18, 22, 24, 27, 30, 33, 36, 39, 42
Состав соединителя:	вилка, розетка
Вид корпуса:	блочный, кабельный
Исполнение монтажной части:	без патрубка, прямой, угловой
Вид сочленения:	резьбовое
Покрытие контактов:	золото, серебро
Способ монтажа:	объемный, пайкой
Монтаж:	внутренний
Технические параметры соединителей 2РМ:
Общее количество контактов:	4, 7, 10, 19, 20, 22, 24, 30, 32, 45, 50
Максимальный ток на одиночный контакт, А: - диаметр контакта, 1,0 мм - диаметр контакта, 1,5 мм - диаметр контакта, 2,0 мм - диаметр контакта, 3,0 мм	5....8 7....15 18 32
Сопротивление контактов, не более, МОм: - диаметр контакта, 1,0 мм - диаметр контакта, 1,5 мм - диаметр контакта, 2,0 мм - диаметр контакта, 3,0 мм	5,0 2,5 1,6 0,8
Максимальное рабочее напряжение, В:	560; 700
Максимальная рабочая частота, МГц:	3
Емкость между контактами, не более, пФ:	6
Сопротивление изоляции в нормальных климатических условиях, не менее, МОм:	5000
Синусоидальная вибрация, диапазон частот, Гц:	1....5000
Синусоидальная вибрация, ускорение, м/с2 (g):	490 (50)
Механический удар, одиночного действия с ускорением, м/с2 (g):	5000 (500)
Механический удар, многократного действия с ускорением, м/с2 (g):	1000 (100)
Атмосферное пониженное давление, Па (мм рт.ст.) :	133,32·10-12 (10-12)
Атмосферное повышенное давление, Па (кгс/см2) :	50,6·104 (5,0)
Повышенная относительная влажность воздуха при температуре +40°C:	98%
Рабочая температура окружающей среды, °C:	от -60 до +100
Минимальная наработка, часов:	1000
Максимальное количество сочленений-расчленений:	500
Срок сохраняемости, лет:	15
