Соединители СНП377-14РО21-2

СНП377-14РО21-2

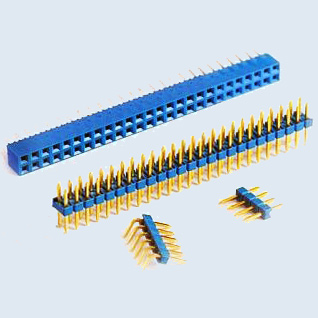

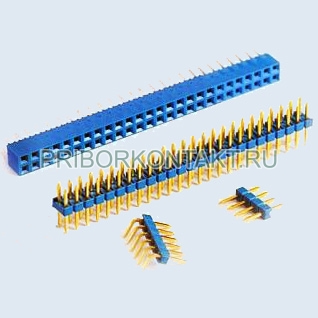

Соединители СНП377-14РО21-2 электрические прямоугольные низкочастотные для печатного монтажа ручного сочленения.
Предназначены для работы в электрических цепях постоянного, переменного и импульсного токов при напряжении до 250 В (амплитудное значение) и силе тока до 3 А.
Применяются для соединения и разъединения электрических цепей в радиоэлектронной аппаратуре специального и общепромышленного назначения.
Соединители СНП377 состоят из двух частей: вилки или розетки.
Соединители выпускаются с числом контактов от 1 до 200.
Хвостовики контактов соединителей предназначены для следующих способов монтажа:
- прямого и углового монтажа методом пайки в отверстия печатной платы;
- прямого и углового монтажа методом пайки на поверхность печатной платы;
- хвостовик плоский лепесткового типа для обжатия.
Количество рядов контактов в соединителе: однорядные, двухрядные или четырехрядные.
Шаг контактов: 2,0 мм.
Покрытие контактов: серебро или золото.
Соединители изготовляют для внутреннего монтажа во всеклиматическом исполнении «В» по ГОСТ 15150-69.
Соединители СНП377 являются аналогами соединителей серии TMM, MTMM, MMS, PBS2, PBD2, BLS2, BLD2, PLD2, PLS2.

Категория качества: «ОТК», «ВП».
Технические условия:
- приёмка «1» РЮМК 430420.041ТУ;
- приёмка «5» РЮМК.430420.017ТУ.

Гарантийный срок хранения соединителей СНП377-14РО21-2 - 25 лет со дня изготовления.
Минимальная наработка:
- 20000 часов во всех режимах и условиях, допускаемых ТУ;
- 175000 часов в облегчённом режиме.
Гарантийная наработка исчисляется в пределах гарантийного срока хранения.

Основные технические и эксплуатационные характеристики соединителей СНП377:

Общие характеристики соединителей СНП377:
Тип соединителя:	прямоугольный, низкочастотный, для печатного монтажа
Климатическое исполнение:	«В» по ГОСТ 15150-69
Состав соединителя:	штыревой контакт (вилка ), гнездовой контакт (розетка)
Конструктивное исполнение:	для прямого и углового монтажа методом пайки в отверстия печатной платы; прямого и углового монтажа методом пайки на поверхность печатной платы.
Покрытие контактов:	серебро или золото
Способ монтажа проводов:	объемный, пайкой
Монтаж:	внутренний
Технические параметры соединителей СНП377:
Общее количество контактов:	от 1 до 200
Сопротивление контактов, не более, МОм:	20
Рабочий ток на контакт, не более, А:	3
Максимальное рабочее напряжение, В:	250
Сопротивление изоляции в нормальных климатических условиях, не менее, МОм:	1200
Электрическая прочность изоляции, не менее, В:	1000
Синусоидальная вибрация: - диапазон частот, Гц: - ускорение, м/с2 (g):	1....2000 100 (10)
Рабочая температура окружающей среды, °C:	от -65 до +85
Атмосферное пониженное давление, мм рт.ст.:	5
Повышенная относительная влажность воздуха при температуре +35°C, %:	98
Минимальная наработка, часов:	20000
Количество сочленений-расчленений:	500
Срок сохраняемости, лет:	25
