СНП348-8ВП22-В

СНП348-8ВП22-В

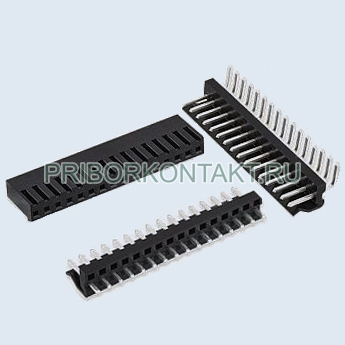

Соединители СНП348-8ВП22-В электрические прямоугольные низкочастотные для печатного монтажа ручного сочленения.
Предназначены для работы в электрических цепях постоянного, переменного и импульсного токов при напряжении до 400 В (амплитудное значение) и силе тока до 4 А.
Применяются для соединения и разъединения электрических цепей в радиоэлектронной аппаратуре специального и общепромышленного назначения.
Соединители СНП348 состоят из двух частей: вилки или розетки.
Число контактов: 2, 4, 6, 8, 12, 14, 16.
Хвостовики контактов соединителей предназначены для монтажа пайкой или обжимкой.
Шаг контактов: 3,96 мм.
Покрытие рабочей части контактов: серебро.
Соединители изготовляют для внутреннего монтажа в климатическом исполнении «В» или «УХЛ» по ГОСТ 15150-69.
Соединители СНП348 являются аналогами соединителей серии PWL, PWL-R, PHU.

Категория качества: «ОТК», «ВП».
Технические условия:
- приёмка «1» РЮМК 430420.022ТУ;
- приёмка «5» РЮМК.430420.013ТУ.

Гарантийный срок хранения соединителей СНП348-8ВП22-В - 25 лет со дня изготовления.
Минимальная наработка:
- 15000 часов во всех режимах и условиях, допускаемых ТУ;
- 175000 часов в облегчённом режиме.
Гарантийная наработка исчисляется в пределах гарантийного срока хранения.

Расшифровка условного обозначения:
СНП348-8ВП22-В
СНП - Тип соединителя;
348 - Порядковый номер разработки;
8 - Количество контактов;
В - Часть соединителя: Р - розетка, В - вилка;
П - Способ монтажа: П - пайкой, О - обжатие;
2 - Конструктивное исполнение:
- 2 - хвостовик для прямого монтажа в отверстие печатной платы;
- 3 - хвостовик для углового монтажа в отверстие печатной платы;
- 4 - хвостовик плоский лепесткового типа для обжатия;
2 - Покрытие контактов: серебро;
В - Всеклиматическое исполнение.

Основные технические и эксплуатационные характеристики соединителей СНП348:

Общие характеристики соединителей СНП348:
Тип соединителя:	прямоугольный, низкочастотный, для печатного монтажа
Климатическое исполнение:	«В» или «УХЛ» по ГОСТ 15150-69
Состав соединителя:	штыревой контакт (вилка ), гнездовой контакт (розетка)
Конструктивное исполнение:	для прямого монтажа в отверстие печатной платы; для углового монтажа в отверстие печатной платы.
Покрытие контактов:	серебро
Способ монтажа проводов:	объемный, пайкой
Монтаж:	внутренний
Технические параметры соединителей СНП348:
Общее количество контактов:	2, 4, 6, 8, 12, 14, 16
Сопротивление контактов, не более, МОм:	10
Рабочий ток на контакт, не более, А:	4
Максимальное рабочее напряжение, В:	400
Сопротивление изоляции в нормальных климатических условиях, не менее, МОм:	5000
Электрическая прочность изоляции, не менее, В:	2000
Синусоидальная вибрация: - диапазон частот, Гц: - ускорение, м/с2 (g):	1....2000 100 (10)
Рабочая температура окружающей среды, °C:	от -65 до +85
Атмосферное пониженное давление, мм рт.ст.:	5
Повышенная относительная влажность воздуха при температуре +35°C, %:	98
Минимальная наработка, часов:	15000
Количество сочленений-расчленений:	500
Срок сохраняемости, лет:	25
