СНП34-69В-В

СНП34-69В-В
Соединители СНП34-69В-В электрические низкочастотные прямоугольные малогабаритные для печатного монтажа врубного сочленения.
Используется для соединения и разъединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре специального и общего назначения.
Предназначены для соединения электрических цепей постоянного, переменного с частотой до 3 МГц и импульсного токов при напряжении до 150 В.

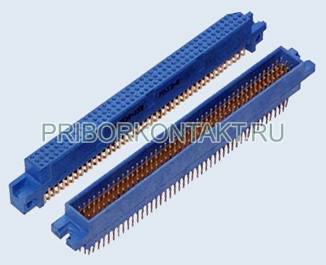

Соединители СНП34 состоят из двух частей - вилки и розетки с золотым покрытием контактов у СНП34 и серебряным покрытием у СНП34С.
Метод монтажа: пайка или пайка и накрутка одновременно.
Взаимозаменяемы и взаимосочленяемы с соединителями типов СНП34 и СНП34С, выпускаемыми по НЕСК.434415.001ТУ и могут сочленяться с соединителями СНО58, СНО59, выпускаемыми по бР0.364.021ТУ.
Соединители устойчивы к воздействию морского тумана, плесневых грибов, инея, росы и солнечной радиации.
Соединители СНП34 изготовляют для внутреннего монтажа во всеклиматическом исполнении «В».

Категория качества: «ОТК», «ВП».
Технические условия:
- приёмка «1» бР0.364.106ТУ;
- приёмка «5» бР0.364.009ТУ.

Гарантийный срок хранения соединителей СНП34 - 15 лет со дня изготовления.
Гарантийная наработка:
- 15000 часов во всех режимах и условиях, допускаемых ТУ;
- 175000 часов в облегчённом режиме.
Гарантийная наработка исчисляется в пределах гарантийного срока хранения.

Основные технические характеристики соединителей СНП34, СНП34С:

Общие характеристики соединителей СНП34, СНП34С:
Тип соединителя:	прямоугольный, низкочастотный, для печатного монтажа
Климатическое исполнение:	всеклиматическое
Состав соединителя:	вилка (штырь), розетка (гнездо)
Вид корпуса:	блочный (приборный)
Конструктивное исполнение:	прямая вилка, угловая розетка
Покрытие контактов:	золото, серебро
Способ монтажа проводов:	объемный, пайкой
Монтаж:	внутренний
Технические параметры соединителей СНП34, СНП34С:
Общее количество контактов:	20, 30, 46, 69, 90, 113, 135
Сопротивление электрического контакта, не более, Ом:	0,015
Рабочий ток на контакт, не более, А:	2
Максимальное рабочее напряжение, В:	150
Сопротивление изоляции в нормальных климатических условиях, не менее, МОм:	1000
Синусоидальная вибрация: - диапазон частот, Гц: - ускорение, м/с2 (g):	1....2000 100 (10)
Механический удар, одиночного действия с ускорением, м/с2 (g):	5000 (5000)
Механический удар, многократного действия с ускорением, м/с2 (g):	400 (40)
Линейная нагрузка с ускорением, м/с2 (g)::	250 (25)
Атмосферное пониженное давление, Па (мм.рт.ст.):	1,33х10-10 (10-12)
Рабочая температура окружающей среды, °C:	от -60 до +70
Повышенная относительная влажность воздуха при температуре 35°C, %:	98
Минимальная наработка, часов:	10000
Количество сочленений-расчленений:	500
Срок сохраняемости, лет:	15
