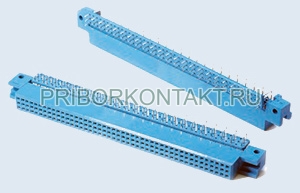

Соединители СНП260-135ВП22

Соединители СНП260-135ВП22 электрические низкочастотные прямоугольные малогабаритные для объемного монтажа врубного сочленения.
Применяются для соединения и разъединения электрических цепей в радиоэлектронной вычислительной аппаратуре специального и общепромышленного назначения.
Предназначены для работы в цепях постоянного, переменного и импульсного тока при напряжении до 500 В с рабочим током до 1,8 А на контакт.
Соединители СНП260 выпускаются на изоляторах двух типов с максимальным числом контактов 135 и 30.
На изоляторе со 135 контактами может быть выполнен соединитель с 113, 90, 69, 45 контактами.
На изоляторе с 30 контактами может быть выполнен соединитель 20 контактный.
С вилками на 135 и 90 контактов можно сочленять до четырех розеток на 30 и 20 контактов.
При этом остаются неиспользованными контакты 1,12,23,34,45.
Соединители СНП260 состоят из двух частей: приборной вилки или розетки.
Покрытие контактов: золото, серебро.
Метод монтажа - пайка.
Соединители СНП260 предназначены для внутреннего монтажа изготавливаются в климатическом исполнении «УХЛ» или «В».
Аналог: соединители типа СНП34.

Категория качества: «ОТК», «ВП».
Технические условия:
- приёмка «1» РЮМК.434410.003ТУ;
- приёмка «5» БСАР.434410.003ТУ.

Гарантийный срок хранения соединителей СНП260-135ВП22 - 20 лет со дня изготовления.
Гарантийная наработка:
- 10000 часов во всех режимах и условиях, допускаемых ТУ;
- 175000 часов в облегчённом режиме.
Гарантийная наработка исчисляется в пределах гарантийного срока хранения.

Основные технические характеристики соединителей СНП260:

Общие характеристики соединителей СНП260:
Тип соединителя:	прямоугольный, низкочастотный, для печатного монтажа
Климатическое исполнение:	УХЛ
Состав соединителя:	вилка, розетка, переходник
Вид корпуса:	блочный (приборный)
Конструктивное исполнение:	для объемного монтажа; для прямого монтажа в отверстие печатной платы; для углового монтажа в отверстие печатной платы.
Вид сочленения:	врубное
Покрытие контактов:	золото, серебро
Способ монтажа проводов:	объемный, пайкой
Монтаж:	внутренний
Технические параметры соединителей СНП260:
Общее количество контактов:	20, 30, 46, 69, 90, 113, 135
Сопротивление контактов, не более, МОм:	15
Рабочий ток на контакт, А:	1,8
Максимальное рабочее напряжение, В: - при шаге, 2,5 мм: - при шаге, 5,0 мм:	250 500
Сопротивление изоляции в нормальных климатических условиях, не менее, МОм:	5000
Электрическая прочность изоляции, В: - при шаге, 2,5 мм: - при шаге, 5,0 мм:	1200 1850
Синусоидальная вибрация: - диапазон частот, Гц: - ускорение, м/с2 (g):	1....2000 100 (10)
Рабочая температура окружающей среды, °C:	от -60 до +70
Повышенная относительная влажность воздуха при температуре 35°C, %:	98
Минимальная наработка, часов:	10000
Количество сочленений-расчленений:	500
Срок сохраняемости, лет:	20
