Соединители РШ2Н-1-6

Соединители РШ2Н-1-5 электрические низкочастотные прямоугольные малогабаритные для объёмного монтажа.
Предназначены для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного тока напряжением до 400 В.
Применяются для соединения и разъединения электрических цепей в узлах и блоках электронной аппаратуры общего и специального назначения.
Соединители состоят из двух частей: РГ1Н-1 (розетка) и РШ2Н-1 (вилка).
Розетки РГ1Н-1 выпускаются без кожуха.
Вилки РШ2Н-1 выпускаются в металлическом литом, металлическом штампованно-литом или пластмассовом кожухе.
Кожух вилок может быть прямым или угловым.
Покрытие контактов: золото, серебро, олово-висмут.
Соединители предназначены для внутреннего монтажа и изготавливаются в климатическом исполнении «УХЛ» или «В» по ГОСТ 15150-69.

Категория качества: «ОТК», «ВП».
Технические условия:
- приёмка «1» бР0.364.013ТУ;
- приёмка «5» ОЮ0.364.002ТУ.

Гарантийный срок хранения соединителей РШ2Н-1 - 25 лет со дня изготовления.
Гарантийная наработка:
- 5000 часов во всех режимах и условиях, допускаемых ТУ;
- 100000 часов в облегчённом режиме.
Гарантийная наработка исчисляется в пределах гарантийного срока хранения.

Расшифровка условного обозначения:
РШ2Н-1-6
Р - соединитель низкочастотный прямоугольный для внутреннего монтажа;
Ш - часть соединителя: Г - гнездовой контакт (розетка), Ш - штыревой контакт (вилка);
2 - приборная часть соединителя, 2 - кабельная часть соединителя;
Н - низкочастотный;
М - вилка в штампованно-литом кожухе;
П - вилка в пластмассовом кожухе и (или) с пластмассовым изолятором или розетка с изоляторами из термопластичного материала;
1 - принадлежность соединителей к данным ТУ;
6 - исполнение соединителя:
- 1 - 4-контактная розетка;
- 3 - 8-контактная розетка;
- 4 - 12-контактная розетка;
- 5 - 16-контактная розетка;
- 7 - 8-контактная розетка модернизированная;
- 17 - 8-контактная вилка с прямым кожухом;
- 23 - 12-контактная вилка с прямым кожухом;
- 29 - 16-контактная вилка с прямым кожухом;

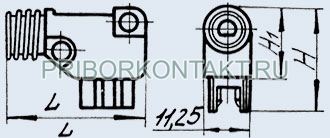

- 6 - 4-контактная вилка с угловым кожухом;
- 18 - 8-контактная вилка с угловым кожухом;
- 24 - 12-контактная вилка с угловым кожухом;
- 30 - 16-контактная вилка с угловым кожухом;
- 19 - 8-контактная вилка модернизированная
А - покрытие контактов: О - олово-висмут, А - золото, без буквы - серебро;
В - всеклиматическое исполнение.

Основные технические характеристики соединителей РГ1Н-1, РШ2Н-1:

Общие характеристики соединителей РГ1Н-1, РШ2Н-1:
Тип соединителя:	прямоугольный, низкочастотный, малогабаритный для объемного монтажа
Климатическое исполнение:	всеклиматическое, УХЛ
Состав соединителя:	гнездовой контакт (розетка), штыревой контакт (вилка)
Вид корпуса:	блочный (приборный), кабельный
Конструктивное исполнение:	розетка без кожуха, вилка с прямым кожухом, вилка с угловым кожухом
Покрытие контактов:	золото, серебро, олово-висмут
Способ монтажа проводов:	объемный, пайкой
Монтаж:	внутренний
Технические параметры соединителей РГ1Н-1, РШ2Н-1:
Общее количество контактов:	4, 8, 12, 16
Сопротивление контактов, не более, МОм:	10
Рабочий ток на контакт, А:	3
Максимальное рабочее напряжение, В:	400
Сопротивление изоляции в нормальных климатических условиях, не менее, МОм:	5000
Электрическая прочность изоляции, В:	1680
Синусоидальная вибрация для соединителей в металлическом кожухе: - диапазон частот, Гц: - ускорение, м/с2 (g):	1....5000 400 (40)
Синусоидальная вибрация для соединителей в пластмассовом кожухе: - диапазон частот, Гц: - ускорение, м/с2 (g):	1....2000 100 (10)
Атмосферное пониженное давление, мм рт.ст.:	1x10-12
Рабочая температура окружающей среды, °C: - для соединителей в металлическом кожухе: - для соединителей в пластмассовом кожухе: - для соединителей с покрытием контактов олово-висмут:	от -60 до +155 от -60 до +90 от -60 до +70
Повышенная относительная влажность воздуха при температуре 35°C, %:	98
Минимальная наработка, часов: - для соединителей в металлическом кожухе: - для соединителей в пластмассовом кожухе:	15000 5000
Срок сохраняемости, лет: - для соединителей с покрытием контактов серебром и золото: - для соединителей с покрытием контактов олово-висмут:	20 6
