РПС1-42Г

РПС1-42Г

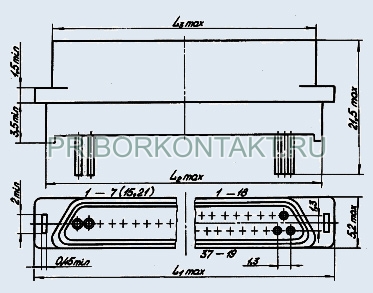

Соединители РПС1-42Г электрические низкочастотные прямоугольные малогабаритные низковольтные для объемного и печатного монтажа.
Предназначены для работы в электрических цепях постоянного, переменного частотой до 3 МГц и импульсного токов при напряжении до 100 В.
Используются для соединения и разъединения электрических цепей в электронной аппаратуре специального и общего назначения.
Соединители РПС1 состоят из двух сочленяющихся частей: вилки и розетки, изготовляется 16 типономиналов.
Вид покрытия контактов - золото, серебро.
Метод монтажа - пайка.
Обеспечивают работоспособность при взаимном сочленении с соединителями РПС1 выпускаемыми по ОЮ0.364.044ТУ и РПС1-М по ЦСКН430421.010ТУ.
Соединители РПС1 предназначены для внутреннего монтажа и изготавливаются в климатическом исполнении «УХЛ».

Категория качества: «ОТК», «ВП», «ОСМ», «ОС».
Технические условия:
- приёмка «1» НКЦС.434410.123ТУ;
- приёмка «5» АСЛР.434410.022ТУ;
- приёмка «7» АСЛР.434410.022ТУ, П0.070.052;
- приёмка «9» НКЦС.434410.902ТУ.

Гарантийный срок хранения соединителей РПС1 - 25 лет со дня изготовления.
Гарантийная наработка:
- 10000 часов во всех режимах и условиях, допускаемых ТУ;
- 130000 часов в облегчённом режиме.
Гарантийная наработка исчисляется в пределах гарантийного срока хранения.

Расшифровка условного обозначения:
РПС1-42Г
РПС1 - тип соединителя;
42 - количество контактов;
Г - часть соединителя: Ш - вилка, Г - розетка.

Основные технические характеристики соединителей РПС1:

Общие характеристики соединителей РПС1:
Тип соединителя:	прямоугольный, низкочастотный, малогабаритный, для объемного и печатного монтажа
Климатическое исполнение:	УХЛ
Состав соединителя:	вилка, розетка
Вид корпуса:	блочный (приборный), кабельный
Исполнение монтажной части:	без кожуха
Вид сочленения:	врубное
Покрытие контактов:	золото
Способ монтажа проводов:	объемный, печатный, пайкой
Монтаж:	внутренний
Технические параметры соединителей РПС1:
Общее количество контактов:	7, 15, 21, 37
Сопротивление контактов, не более, МОм:	10
Рабочий ток на одиночный контакт, А:	1
Максимальный ток на одиночный контакт, А:	2
Максимальное рабочее напряжение, В:	100
Сопротивление изоляции в нормальных климатических условиях, не менее, МОм:	1000
Синусоидальная вибрация: - диапазон частот, Гц: - ускорение, м/с2 (g):	1....5000 400 (40)
Механический удар, одиночного действия с ускорением, м/с2 (g):	10000 (1000)
Механический удар, многократного действия с ускорением, м/с2 (g):	1500 (150)
Атмосферное пониженное давление, Па (мм рт.ст.):	1,3x10-4 (10-6)
Рабочая температура окружающей среды, °C:	от -60 до +85
Минимальная наработка, часов:	10000
Количество сочленений-расчленений:	250
Срок сохраняемости, лет:	25
