РП14-16 розетка

Соединитель РП14-16 розетка - электрический низкочастотный прямоугольный нормальных габаритов для внутреннего монтажа.
Предназначен для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов напряжением 800 В.
Применяется для соединения и разъединения электрических цепей в радиоэлектронной аппаратуре общепромышленного и специального назначения.
Соединители РП14 состоят из двух частей: вилки и розетки.
Вилки и розетки выпускаются с направляющими элементами-ловителями или без них.
Подсоединение проводов к хвостовикам контактов методом пайки.
Контакты вилок и розеток плавающие.
Вид покрытия рабочей поверхности контактов - химическое окисное пассивное покрытие или серебро.
Соединители РП14 предназначены для внутреннего монтажа и изготавливаются в климатическом исполнении «УХЛ» или «В» по ГОСТ 15150-69.

Категория качества: «ОТК», «ВП», «ОС».
Технические условия:
- приёмка «1» бР0.364.024ТУ;
- приёмка «5» ЕСЗ.656.015ТУ;
- приёмка «9» ЕСЗ.656.015ТУ, НЩ0.364.005ТУ.

Гарантийный срок хранения соединителей РП14 - 15 лет со дня изготовления.
Гарантийная наработка:
- 7000 часов во всех режимах и условиях, допускаемых ТУ;
- 130000 часов в облегчённом режиме.
Гарантийная наработка исчисляется в пределах гарантийного срока хранения.

Расшифровка условного обозначения:
РП14-16 розетка
РП - Тип соединителя: общего назначения, ручного сочленения (расчленения), низкочастотный, прямоугольный;
14 - Порядковый номер разработки;
16 - Количество контактов: 5,10,16,30;
Л - Наличие ловителей (направляющих штырей, втулок);
О - Облегчённый вариант изолятора;
5 - Покрытие контактов: 5 - химическое окисное пассивное покрытие; без буквы - серебро;
В - Климатическое исполнение: В - всеклиматическое; без буквы - УХЛ.

Основные технические характеристики соединителей РП14:

Общие характеристики соединителей РП14:
Тип соединителя:	прямоугольный, низкочастотный, нормальных габаритов, для внутреннего монтажа
Климатическое исполнение:	всеклиматическое, УХЛ по ГОСТ 15150-69
Состав соединителя:	вилка, розетка

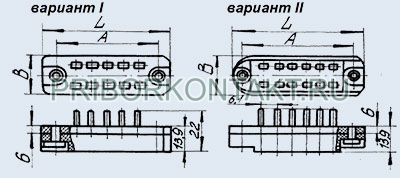

Конструктивное исполнение:	розетка и вилка без ловителей, с ловителями, с ловителями облегченная
Покрытие контактов:	серебро, химическое окисное покрытие
Способ монтажа проводов:	объемный, пайкой
Монтаж:	внутренний
Технические параметры соединителей РП14:
Общее количество контактов:	5, 10, 16, 30
Сопротивление контактов, не более, МОм:	3
Максимальный рабочий ток, А:	5
Максимальное рабочее напряжение, В:	800
Сопротивление изоляции в нормальных климатических условиях, не менее, МОм:	5000
Электрическая прочность изоляции, В:	2550
Синусоидальная вибрация: - диапазон частот, Гц: - ускорение, м/с2 (g):	1....3000 400 (40)
Рабочая температура окружающей среды, °C:	от -60 до +100
Повышенная относительная влажность воздуха при температуре 35°C, %:	98
Минимальная наработка, часов:	7000
Срок сохраняемости, лет: - при покрытии контактов серебром: - при покрытии контактов химическим пассивированием:	15 6
