ГРППМ6-57Ш2-В

ГРППМ6-57Ш2-В

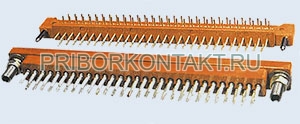

Соединители ГРППМ6-57Ш2-В электрические низкочастотные прямоугольные малогабаритные для печатного и объемного монтажа.
Предназначены для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов.
Применяются для соединения и разъединения электрических цепей в электронной аппаратуре специального и общепромышленного назначения.
Соединители ГРППМ6 состоят из двух частей: вилки и розетки.
Вид покрытия контактов - золото, серебро.
Метод монтажа - пайка.
Соединители ГРППМ6 предназначены для внутреннего монтажа и изготавливаются в климатическом исполнении [В] по ГОСТ РВ 20.39.414.1.

Категория качества: «ВП».
Технические условия:
- приёмка «5» Ке0.364.010ТУ.

Гарантийный срок хранения соединителей ГРПП6 - 12 лет со дня изготовления.
Гарантийная наработка:
- 5000 часов во всех режимах и условиях, допускаемых ТУ;
- 100000 часов в облегчённом режиме.
Гарантийная наработка исчисляется в пределах гарантийного срока хранения.

Основные технические характеристики соединителей ГРППМ6:

Общие характеристики соединителей ГРППМ6:
Тип соединителя:	прямоугольный, низкочастотный, малогабаритный для печатного монтажа
Климатическое исполнение:	всеклиматическое по ГОСТ В 20.39.404-81
Состав соединителя:	вилка (штырь), розетка (гнездо)
Вид корпуса:	блочный (приборный), кабельный
Конструктивное исполнение:	розетка неплавающая с контактами под объёмный монтаж; вилка угловая под печатный монтаж.
Покрытие контактов:	серебро
Способ монтажа проводов:	объемный, пайкой
Монтаж:	внутренний
Технические параметры соединителей ГРППМ6:
Общее количество контактов:	35, 57
Сопротивление контактов, не более, Ом:	0,01
Рабочий ток на контакт, А:	1
Максимальное рабочее напряжение, В:	100
Сопротивление изоляции в нормальных климатических условиях, не менее, МОм:	1000
Электрическая прочность изоляции, В:	500
Емкость между любыми контактами, не более, пФ:	4
Синусоидальная вибрация: - диапазон частот, Гц: - ускорение, м/с2 (g):	1....2000 100 (10)
Механический удар, одиночного действия с ускорением, м/с2 (g):	1500 (150)
Механический удар, многократного действия с ускорением, м/с2 (g):	350 (35)
Линейное ускорение, м/с2 (g):	1000 (100)
Атмосферное пониженное давление, Па (мм рт.ст.):	3,9x102 (3)
Рабочая температура окружающей среды, °C:	от -60 до +70
Смена температур с учетом температуры перегрева контактов, °C:	от -60 до +100
Повышенная относительная влажность воздуха при температуре 35°C, %:	98
Минимальная наработка, часов:	10000
Количество сочленений-расчленений:	250
Срок сохраняемости, лет:	12
