ГРПМШ-2-46ШПЛ2-В

ГРПМШ-2-46ШПЛ2-В
Соединители ГРПМШ-2-46ШПЛ2-В электрические низкочастотные прямоугольные малогабаритные со штампованными гнездами (контактами) для объёмного монтажа.
Предназначены для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов.
Применяются для соединения и разъединения электрических цепей в электронной аппаратуре специального и общепромышленного назначения.

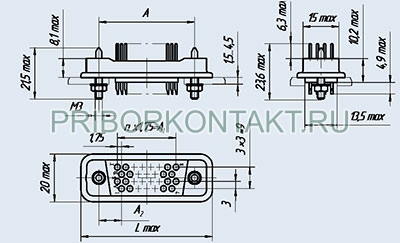

Соединители ГРПМШ-2 состоят из вилки и розетки.
Контакты вилки «плавающие», состоят из двух частей, соединенных оплавлением.
Розетки имеют «плавающие» контакты.
Хвостовики контактов - вилок и розеток для объемного монтажа.
Покрытие контактов - олово-висмут, серебро.
Соединители ГРПМШ-2 предназначены для внутреннего монтажа и изготавливаются во всеклиматическом исполнении [В] по ГОСТ 15150-69.

Категория качества: «ОТК», «ВП».
Технические условия:
- приёмка «1» бР0.364.091ТУ;
- приёмка «5» НЩ0.364.034ТУ.

Гарантийный срок хранения соединителей ГРПМШ-1 - 15 лет со дня изготовления.
Гарантийная наработка:
- 5000 часов во всех режимах и условиях, допускаемых ТУ;
- 130000 часов в облегчённом режиме.
Гарантийная наработка исчисляется в пределах гарантийного срока хранения.

Расшифровка условного обозначения:
ГРПМШ-2-46ШПЛ2-В
ГРПМШ - соединитель прямоугольный малогабаритный штампованными контактами;
2 - порядковый номер разработки;
46 - количество контактов;
Ш - тип контакта: Ш - штыревой; Г - гнездовой;
ПЛ - конструктивное исполнение: О - обычное; ОУ - обычное усиленное; ПЛ - плавающее;
2 - покрытие контактов: 1 - золото; 2 - серебро;
В - всеклиматическое исполнение по ГОСТ 15150-69.

Основные технические характеристики соединителей ГРПМШ-2:

Общие характеристики соединителей ГРПМШ-2:
Тип соединителя:	прямоугольный, низкочастотный, малогабаритный со штампованными контактами, для объемного монтажа
Климатическое исполнение:	всеклиматическое по ГОСТ 15150-69
Состав соединителя:	вилка, розетка
Вид корпуса:	блочный (приборный)
Конструктивное исполнение:	обычное, плавающее
Вид сочленения:	врубное
Покрытие контактов:	серебро, олово-висмут
Способ монтажа проводов:	объемный, пайкой
Монтаж:	внутренний
Технические параметры соединителей ГРПМШ-2:
Общее количество контактов:	30, 46, 62
Сопротивление контактов, не более, МОм:	5
Рабочий ток на контакт, А:	3
Максимальное рабочее напряжение, В:	250
Сопротивление изоляции в нормальных климатических условиях, не менее, МОм:	5000
Электрическая прочность изоляции, В:	1200
Емкость между любыми соседними контактами, не более, пФ:	3
Синусоидальная вибрация: - диапазон частот, Гц: - ускорение, м/с2 (g):	1....2500 100 (10)
Механический удар, одиночного действия с ускорением, м/с2 (g):	1500 (150)
Механический удар, многократного действия с ускорением, м/с2 (g):	400 (40)
Линейное ускорение, м/с2 (g):	500 (50)
Атмосферное пониженное давление, Па (мм рт.ст.):	1,33x10-10 (10-12)
Рабочая температура окружающей среды, °C:	от -60 до +85
Повышенная относительная влажность воздуха при температуре 35°C, %:	98
Количество сочленений-расчленений:	1000
Срок сохраняемости, лет:	15
