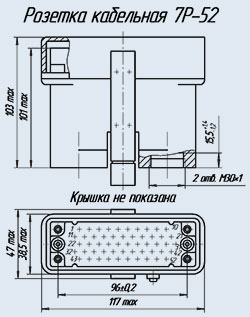

7Р-52 розетка кабельная

7Р-52 розетка кабельная
Соединители 7Р-52 розетка кабельная - прямоугольные низкочастотные объёмного монтажа врубного сочленения.
Предназначены для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов при напряжении до 500 В (амплитудное значение).
Применяются для соединения и разъединения электрических цепей в узлах и блоках радиоэлектронной аппаратуры специального назначения.
Соединители типа 7Р состоят из вилки и розетки.
Вилки и розетки могут быть как приборными (блочными), так и кабельным.
Сочленение соединителей - врубное.
Покрытие контактов - серебро.
Присоединение проводов к хвостовикам контактов - методом пайки.
Соединители 7Р изготавливаются в климатическом исполнении [УХЛ] по ГОСТ В 20.39.404-81.

Категория качества: «ВП».
Технические условия:
- приёмка «5» ИЮ0.364.033ТУ.

Основные технические характеристики соединителей 7Р:

Общие характеристики соединителей 7Р:
Тип соединителя:	прямоугольный, низкочастотный, нормальных габаритов
Климатическое исполнение:	УХЛ по ГОСТ В 20.39.404-81
Состав соединителя:	вилка, розетка
Вид корпуса:	блочный (приборный), кабельный
Исполнение монтажной части:	без кожуха, с прямым кожухом
Вид сочленения:	врубное
Покрытие контактов:	серебро
Способ монтажа проводов:	объемный, пайкой
Монтаж:	внутренний
Технические параметры соединителей 7Р:
Общее количество контактов:	52
Сопротивление контактов, не более, МОм:	3
Рабочий ток на контакт, А:	10
Максимальное рабочее напряжение, В:	500
Сопротивление изоляции в нормальных климатических условиях, не менее, МОм:	5000
Емкость между любыми контактами, не более, пФ:	2,5
Синусоидальная вибрация: - диапазон частот, Гц: - ускорение, м/с2 (g):	5....200 100 (10)
Механический удар, многократного действия с ускорением, м/с2 (g):	500 (50)
Атмосферное пониженное давление, Па (мм рт.ст.):	0,67x103 (5)
Рабочая температура окружающей среды, °C:	от -60 до +85
Минимальная наработка, часов:	1500
Количество сочленений-расчленений:	500
Срок сохраняемости, лет:	25
