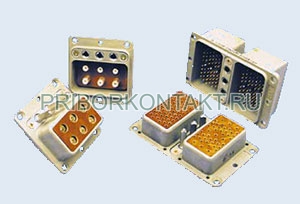

Соединители РПКМ3-45/45Г3-В сдвоенные низкочастотные и радиочастотные прямоугольные комбинированные для объемного монтажа.
Предназначены для соединения и разъединения низкочастотных и радиочастотных электрических цепей в электронной аппаратуре общего и специального назначения.
Вилки и розетки РПКМ3 имеют комбинированные радиочастотные и низкочастотные контакты.
Покрытие контактов: золото.
Метод монтажа - пайка.
Соединители РПКМ3 предназначены для внутреннего монтажа и изготавливаются во всеклиматическом исполнении «В».

Категория качества: «ОТК», «ВП».
Технические условия:
- ОСТ В 11 0121-91;
- АВ0.364.040ТУ.

Гарантийный срок хранения соединителей РПКМ3 - 20 лет со дня изготовления.
Гарантийная наработка:
- 10000 часов во всех режимах и условиях, допускаемых ТУ;
- 100000 часов в облегчённом режиме.
Гарантийная наработка исчисляется в пределах гарантийного срока хранения.

Расшифровка условного обозначения:
РПКМ3-45/45Г3-В
РПКМ3 - Тип соединителя: сдвоенный соединитель с серебреными контактами;
45/45 - Количество контактов;
Г - Вид контактов: Ш – вилка (штырь); Г – розетка (гнездо);
3 - Конструктивное исполнение:
- Вилка:
- 1 – без кожуха.
- Розетка:
- 1 – без кожуха, корпус с отверстиями для крепления кожуха;
- 3 – без кожуха, корпус без отверстий для крепления кожуха;
- 4 – с кожухом (не изготовляется);
0/1 - Дополнительное обозначение номера для радиочастотных контактов;
В - Всеклиматическое исполнение.

Примечания:
1. Количество контактов соединителей типов РПКМ1, РПКМ2 обозначается целым числом. Количество контактов соединителей типов РПКМ3, РПКМ4 (сдвоенных) обозначается дробью, в числителе которой число контактов в верхней (там, где на корпусе надпись "Верх"), а в знаменателе число контактов в нижней схеме расположения контактов. В случае отсутствия одной из схем расположения контактов в сдвоенном соединителе условно вместо нее проставляется буква "С" (РПКМ3-С/67Ш1В).
2. Номер радиочастотных контактов указывается для схем расположения контактов, в которых предусмотрены радиочастотные контакты. В сдвоенном соединителе, если в одной из схем расположения контактов нет радиочастотных контактов ставится "0" ( РПКМ3-67/32Ш10/1В). В случае отсутствия одной из схем расположения контактов в сдвоенном соединителе вместо нее в обозначении номера радиочастотных контактов ставиться буква "С" (РПКМ3-С/32Г1С/1В).

Основные технические характеристики соединителей РПКМ3:

Общие характеристики соединителей РПКМ3:
Тип соединителя:	комбинированный, сдвоенный, с радиочастотными и низкочастотными контактами
Климатическое исполнение:	всеклиматическое
Состав соединителя:	вилка (штырь), розетка (гнездо)
Исполнение монтажной части:	без кожуха, с кожухом
Вид сочленения:	врубное
Покрытие контактов:	серебро
Способ монтажа проводов:	объемный, пайкой
Монтаж:	внутренний
Технические параметры соединителей РПКМ3:
Общее количество контактов:	6, 26, 32, 38, 45, 57, 67
Сопротивление контактов, не более, МОм: - диаметр контактов, 1,0 мм: - диаметр контактов, 1,5 мм: - радиочастотные контакты:	5 2,5 10
Рабочий ток на каждый контакт, А:	1,3....7
Максимальное рабочее напряжение (в зависимости от схемы расположения контактов), В:	100, 350, 400, 800, 1000
Сопротивление изоляции в нормальных климатических условиях, не менее, МОм: - низкочастотных контактов: - высокочастотных контактов:	5000 1000
Синусоидальная вибрация: - диапазон частот, Гц: - ускорение, м/с2 (g):	5....2500 150 (15)
Механический удар, одиночного действия, м/с2 (g):	5000 (500)
Механический удар, многократного действия, м/с2 (g):	750 (75)
Рабочая температура окружающей среды, °C:	от -60 до +100
Атмосферное пониженное рабочее давление, Па (мм рт.ст.):	1,3х10-4 (10-6)
Минимальная наработка, часов:	10000
Количество сочленений-расчленений:	500
Срок сохраняемости, лет:	20
