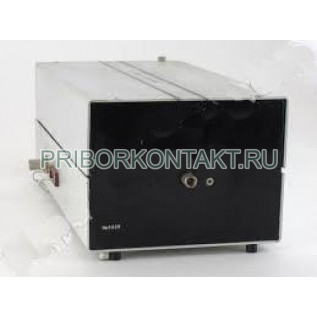

Преобразователь частоты к Х5-33

Преобразователь частоты к Х5-33

Преобразователь частоты к Х5-33

Также этот прибор может называться: frequency converter for kh5-33.

Преобразователь частоты к Х5-33 предназначен для преобразования электрического (электромагнитного) сигнала путём переноса его спектра на некоторый интервал по оси частот.

Преобразователи частоты входят в состав измерителя коэффициента шума Х5-33.

Технические характеристики преобразователя частоты к Х5-33:

Диапазон частот - от 3,2 ГГц до 5,64 ГГц.

Функционально преобразователь частоты включает в себя: гетеродин, смеситель и выходной полосовой фильтр. Конструктивно выполнен в виде единого устройства.

По частотным свойствам возможны два варианта преобразователей:

- с перестраиваемым гетеродином и фиксированным значением несущей выходного сигнала;

- с фиксированным гетеродином.

Применение преобразователя частоты к Х5-33 позволяет снизить рабочую частоту основного тракта усиления и селекции сигнала (тракта ПЧ), также сделать этот тракт неперестраеваемым. Кроме выработки сигнала ПЧ преобразователь может использоваться и в ультразвуковых линиях задержки электромагнитного СВЧ-сигнала.

Внутренние параметры преобразователя зависят от типа нелинейного элемента в смесителе:

- крутизна преобразования - отношение амплитуды выходного тока (при закороченном выходе) к амплитуде напряжения входного сигнала;

- внутренний коэффициент усиления - отношение амплитуды напряжения ПЧ к амплитуде напряжения входного сигнала;

- коэффициент шума преобразователя.

Прибор применяется при разработке, серийном выпуске и эксплуатации приемных устройств, СВЧ-усилителей, транзисторов, ИС.

Предприятие-изготовитель предоставляет гарантию соответствия прибора преобразователь частоты к Х5-33 всем требованиям технических условий при соблюдении потребителем правил и условий эксплуатации, хранения и транспортирования, установленных документацией по эксплуатации.
