Аттенюатор 20 дБ к П3-9

Аттенюатор 20 дБ к П3-9

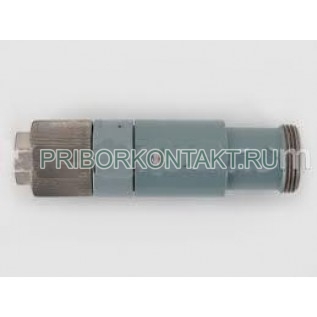

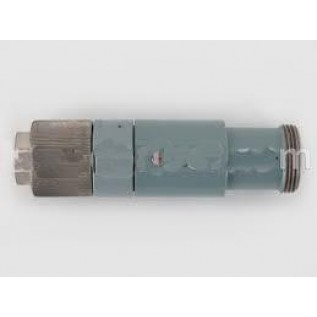

Фиксированный коаксиальный аттенюатор 20 дБ к П3-9

Также это изделие может называться: аттенюатор 20дБ, attenuator 20 db, attenuator 20db.

Аттенюатор 20 дБ к П3-9 фиксированный коаксиальный уменьшает напряжения, рассеивает мощность и улучшает согласования с линиями.

Аттенюаторы на 20 дБ используются в измерителях плотности потока энергии П3-9.

Технические характеристики аттенюатор 20дБ:

Диапазон частот - от 0,03 ГГц до 5,64 ГГц.

Ослабление - от 18 дБ до 22 дБ.

Погрешность - ±0,5 дБ.

КСВН:

- при частоте от 0,03 ГГц до 2,3 ГГц - 1,3;

- при частоте от 2,3 ГГц до 5,64 ГГц - 1,45.

Сечение ВЧ тракта - 16/6,95 мм.

Фиксированный коаксиальный аттенюатор содержит два отрезка коаксиальной линии, наружные проводники которых образованы ступенчатыми втулками, а внутренние проводники закреплены в ступенчатых втулках шайбами. Ступенчатые втулки имеют длину, равную половине наименьшей длины волны рабочего диапазона. Отрезки коаксиальной линии соединены отрезком линии с потерями, образованной металлической втулкой и тонкопленочной резистивной пластиной.

Аттенюатор 20 дБ - это электронное устройство, которое уменьшает амплитуду или мощность сигнала без существенного искажения его формы. В то время как усилитель обеспечивает усиление, аттенюатор обеспечивает ослабление, или усиление в меньше, чем 1 раз.

Предприятие-изготовитель предоставляет гарантию соответствия изделия аттенюатор 20дБ к П3-9 всем требованиям технических условий при соблюдении потребителем правил и условий эксплуатации, хранения и транспортирования, установленных документацией по эксплуатации.
