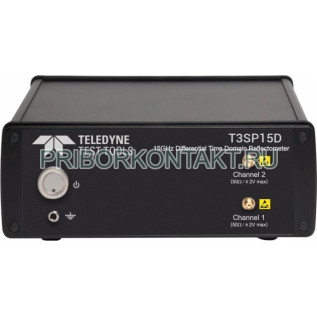

T3SP15D

Компактный 2-портовый рефлектометр с поддержкой дифференциальных TDR-измерений (DTDR)

Рабочая частота до 15 ГГц,
Время нарастания 35 пс (20-80%),
Амплитуда: 150 мВ - несимметричный выход / 300 мВ - дифференциальный выход на нагрузке 50 Ом
Внутренняя память 50.000 отсчетов.
Аппаратная защита от электростатических разрядов (ESD).
Измерение волнового сопротивления и однородности ЛП: локализация неоднородностей импеданса и анализ целостности сигнала (signal integrity) в линиях передачи и трактах распространения ВЧ сигналов (печатные платы, дорожки, кабели, коннекторы, переходы и пр.). Высокая точность снятия АЧХ (профиль «импеданс»/ «длина» или время), диаграмма Смита, измерение обратных потерь (dB), параметра S11. Не требует подключения к «земле», оптимальное решение для витой пары и диф. цепей. Максимальная длина измеряемого объекта до 40 метров (при частоте следования зондирующих импульсов 1 МГц), линейное разрешение ≤ 3 мм.
Состав: TDR (коннекторы 2.92), фазосогласованный соединительный кабель 3.5 мм (2 шт), динамометрический ключ, сетевой адаптер ~220В/ 24В пост.-3А.
Интерфейс USB 2.0.
Системные требования управляющего ПК: ОС Windows 7, Windows 8, Windows 10, ОЗУ 2 ГБ, свободное место на НЖМД 25 МБ.
Размеры 220х 210х 82 мм.
Масса 2,6 кг (без батареи). Поддержка опции батарейного питания (T3SP-ACCU) и разнообразных дифференциальных пробников (T3SP-DPROBE – до 18 ГГц с регулируемым зазором наконечников, T3SP-DPROBE-F до 5 ГГц с фиксированным расстоянием 2,5мм/ 5мм).
Для эксплуатации требуется опциональный калибровочный набор 3SP-CALKIT-3.5MM (набор мер для калибровки по методу OSL/ ХХ/ КЗ/ СН)
