Прибор для измерения параметров электрического и магнитного поля П5-13

П5-13

Приемник измерительный П5-13

Также этот прибор может называться: П5 13, П513, p5-13, p5 13, p513.

П5-13 приемник измерительный служит для селективного измерения ВЧ напряжений и мощности слабых сигналов, относительных измерений различных уровней ВЧ сигналов, для измерения напряженности поля при известных параметрах приемных антенн. Измеряет среднее и пиковое значение ВЧ напряжений.

Приемники П5-13 используются самостоятельно и в составе измерителей напряженности поля.

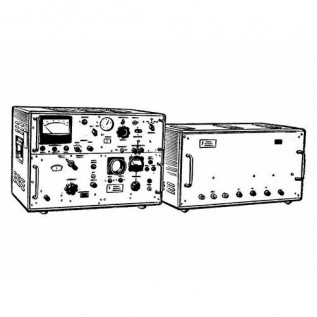

В состав прибора входят измерительный приемник и блок питания.

Технические характеристики П5-13:

Диапазон частот - от 12 ГГц до 16,7 ГГц.

Полоса пропускания - от 8,5 МГц до 10,5 МГц.

Пределы измерения мощностей - от 0,3 пВт до 1 мкВт.

ВЧ тракт - 17×8 мм.

КСВН - не более 1,5.

Экранировка - не менее 30 дБ.

Погрешность измерения частоты сигнала приемником П5-13 - 2%.

Погрешность измерения мощности сигнала:

- синусоидального - ±2 дБ;

- импульсного - ±2,5 дБ;

- шумового - ±2,5 дБ.

Потребляемая мощность - 700 В·А.

Питание от сети переменного тока:

- напряжением - 220 В; 115 В/220 В;

- частотой - 50 Гц; 400 Гц/500 Гц.

Габаритные размеры П5-13:

- блока приемника - 590×398×357 мм;

- блока питания - 500×338×416 мм.

Масса:

- блока приемника - не более 46 кг;

- блока питания - не более 50 кг.

Выходное устройство приемника обеспечивает подключение осциллографа для наблюдения огибающей АМ и ЧМ сигналов, а также самописца для записи сигналов во времени.

Условия эксплуатации П5-13:

Температура окружающего воздуха - от +10° С до +35° С.

Относительная влажность при +20° С - до 80%.
