РЭЭЭ-6

РЭЭЭ-6

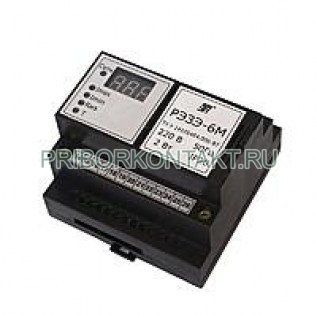

Реле электронное защиты электродвигателей. Реле РЭЗЭ-6 предназначено для защиты асинхронных двигателей и вращаемых ими механизмов (водяных насосов) путем отключения или блокирования пуска двигателей при возникновении следующих аварийных ситуаций: недопустимая перегрузка двигателя по току, вызванная обрывом фазы статорной обмотки, несимметрией фазных напряжений, технологической перегрузкой, заклиниванием ротора или междувитковыми замыканиями; нештатное исчезновение нагрузки двигателя ("сухой ход" водяного насоса); недостаточное сопротивление изоляции обмотки относительно корпуса отключенного двигателя; тепловая перегрузка двигателя, обусловленная ухудшением условий его охлаждения. Номер исполнения датчиков тока выбирается потребителем в зависимости от диапазона контролируемых токов : № 1 -> 1-5 А, №2 -> 5-25А. №3 -> 25-125 А, №4 -> 125-625 А. Принцип действия реле основан на обработке сигналов от датчиков тока и датчика температуры. При превышении одним из сигналов заданной уставки срабатывает промежуточное реле в цепи питания катушки пускателя (контактора), отключает его и, соответственно, двигатель.
