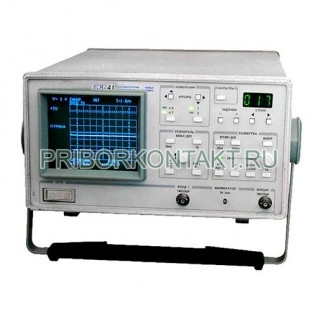

Осциллограф С8-41

Также этот прибор может называться: С8 41, С841, С8-ч1, s8-41, s8 41, s841, c8-41, c8 41, c841.

С8-41 осциллограф цифровой одноканальный предназначен для оперативного исследования телевизионных сигналов, а также различных однократных, редкоповторяющихся и периодических сигналов путем их регистрации в цифровой памяти, отображения сигналов и измеренных параметров на экране электронно-лучевой трубки (ЭЛТ), измерения амплитудных и временных параметров.

Осциллографы С8-41 применяются в ремонте, наладке, эксплуатации различных электронных приборов и узлов автоматики, вычислительной технике, связи и телевизионных устройствах.

Полоса пропускания:

- для периодических сигналов - 20 МГц;

- для однократных сигналов - 5 МГц.

Входное напряжение:

- максимальное - 80 В;

- с делителем 1:10 - 250 В.

Погрешность измерений:

- амплитудных - не более 2,5%.

- временных - не более 1,5%.

Частота дискретизации для С8-41:

- для произвольных сигналов - 50 Мвыб/с;

- для периодических сигналов - 5 Гвыб/с.

Коэффициент:

- отклонения (с шагом 1-2-5) - от 10 мВ/дел до 1 В/дел;

- развертки (с шагом 1-2,5-5) - от 10 нс/дел до 100 мс/дел.

Время нарастания ПХ - не более 17,5 нс.

Диапазон частот внутренней и внешней синхронизации, при гармоническом сигнале - от 20 Гц до 20 МГц.

Предельные уровни синхронизации при внутренней синхронизации для С8-41:

- минимальный уровень, в полосе частот от 20 Гц до 20 МГц - не более 1 дел;

- максимальный уровень по экрану ЭЛТ - не менее 8 дел.

Предельные уровни синхронизации, при внешней синхронизации минимальный уровень не менее 0,5 В, максимальный - не более 5 В.

Электрическое сопротивление изоляции между входом сетевой вилки и корпусом осциллографа:

- в нормальных условиях - не менее 20 МОм;

- при повышенной температуре окружающего воздуха - не менее 5 МОм;

- при повышенной влажности окружающего воздуха - не менее 2 МОм.

Электрическое сопротивление осциллографа С8-41, между зажимом защитного заземления осциллографа и любой токопроводящей частью наружной поверхности корпуса - не более 0,5 Ом.

Параметры входов каналов для входа «ВХОД Y»:

- входное активное сопротивление - 1±0,03 МОм;

- входная емкость - не более 35 пФ.

При работе с делителем 1:10:

- входное активное сопротивление - 10±0,5 МОм;

- входная емкость - не более 17 пФ.

Для входа «ВХОД ТВ» входное активное сопротивление С8-41, при подключенной нагрузке 75 Ом на постоянном токе - 75±0,75 Ом.

Для входа «ВНЕШН»:

- входное активное сопротивление - 1±0,1 МОм;

- входная емкость - не более 50 пФ.

Разрешение по вертикали - 8 бит.

Объем памяти С8-41 осциллографа - 4 К.

Встроенный калибратор «меандр»:

- с частотой - 1000±3 Гц;

- с напряжением - 3±0,018 В.

Пределы допускаемой основной погрешности установки амплитуды импульсов калибратора равны - ±0,6%.

Пред-послезапуск - не менее 5,5 экранов.

В осциллографе обеспечивается смещение изображения сигнала от номинального отклонения на экране, по вертикали в пределах - 100%.

Пределы допускаемой дополнительной погрешности установки амплитуды импульсов калибратора от температуры окружающей среды в рабочем интервале температур до пределов допускаемых значений основной погрешности для С8-41 - не более 50%.

Для канала ТВ все указанные погрешности превышают погрешности канала Y на - 4%.

Сигнал яркости из полного телевизионного видиосигнала, выделяет фильтр - от 0 до 2 МГц.

сигнал цветности, выделяет фильтр - от 3 МГц до 5 МГц.

Коэффициент передачи фильтра:

- сигнала яркости от 0 до 2 МГц для С8-41 - 1±0,03;

- сигнала цветности от 3 МГц до 5 МГц, на частоте 4,3 МГц равен - 1±0,02;

- высокочастотной насадки 4,43 МГц - не менее 2,5.

Неравномерность амплитудно-частотной характеристики фильтра сигнала цветности от 3 МГц до 5 МГц в диапазоне частот от 3,5 МГц до 5,1 МГц, по отношению к уровню на частоте 4,3 МГц - не более ±3%.

Число каналов С8-41 осциллографа - 1.

Тип экрана - 16ЛК-6Б.

Размер экрана - 80?100 мм.

Содержанием гармоник - не более 5%.

Питания С8-41:

- напряжением - 220±22 В;

- частотой - от 48 Гц до 63 Гц.

Уровень звуковой мощности - не более 60 дБ.

Потребляемая мощность - не более 150 В?А.

Среднее время восстановления работоспособного состояния осциллографа - не более 180 мин.

Рабочий ресурс осциллографа С8-41 - не менее 10 000 ч.

Непрерывная работа - не менее 16 ч.

Средняя наработка на отказ - не менее 8000 ч.

Габаритные размеры - 168?338?381 мм.

Масса - не более 8 кг.

Осциллограф С8-41 имеет блочно-функциональную конструкцию и состоит из базового блока и следующих функциональных элементов:

- блока питания;

- монитора;

- устройства соединительного;

- видеокарты;

- контроллера;

- преобразователя аналого-цифрового;

- устройства синхронизации;

- блока передней панели;

- блока усиления и синхронизации.

Осциллограф обеспечивает регистрацию и воспроизведение сигналов по каналу Y или телевизионного сигнала по каналу ТВ и каналу Y.

Коэффициенты отклонения осциллографа по каналам Y и ТВ устанавливаются калиброванными ступенями, соответственно ряду чисел один, два, пять - от 10 мВ/дел до 1 В/дел.

Осциллограф С8-41 обеспечивает следующие виды цифровых измерений:

- измерение напряжения между двумя курсорами, установленными оператором;

- измерение временного интервала между двумя курсорами, установленными оператором.

Режим запоминания развертки:

- автоматический (для сигналов с частотой - не менее 20 Гц);

- ждущий (при отсутствии запуска развертки изображение, оставшееся на экране, не должно возобновляться);

- по заданной TV-строке.

Температура окружающего воздуха - от +5° С до +40° С.

Относительная влажность при +25° С - до 90%.

Атмосферное давление - от 84 кПа до 106,7 кПа (от 630 мм рт. ст. до 800 мм рт. ст.).

Особенности:

- встроенный калибратор амплитуды и частоты;

- встроненные фильтры (от 0 до 2 МГц; от 3 МГц до 5 МГц и 4,43 МГц);

- встроенный VGA-монитор.

Синхронизация для приборов осциллографы С8-41:

- внутренняя;

- внешняя;

- от сети;

- по заданной TV-строке;

- по кадровым гасящим импульсам;

- по синхроимпульсам полей;

- по строчным синхроимпульсам;

- по синхроимпульсам чётных и нечётных строк.

Передвижные маркеры позволяют измерить любой участок сложного сигнала по вертикали и горизонтали (дельта-измерения).
