Осциллограф С8-40

С8-40

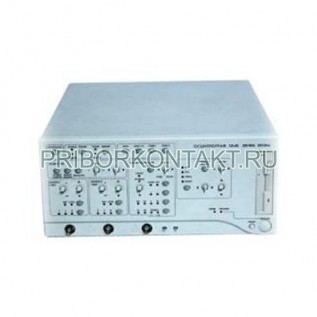

Осциллограф цифровой С8-40

Также этот прибор может называться: С8 40, С840, С8-4О, c8-40, c840, c8 40.

С8-40 цифровые осциллографы используются для исследования в одно- и двухканальном режимах однократных и периодических электрических сигналов в диапазоне частот от 0,6 Гц до 200 МГц.

Сфера применения: настройка сложных радиотехнических систем, систем автоматики и вычислительной техники, а также научные исследования.

Технические характеристики С8-40:

Количество каналов - 2.

Максимальная частота дискретизации осциллографов - 200 Мв/с.

Диапазон коэффициентов отклонения - от 2 мВ/дел до 5 В/дел.

Пределы основной относительной погрешности измерения напряжения в диапазоне рабочих температур - от ±1% до ±2% (с делителем 1:10 - от ±2,5% до ±3,5%).

Допускаемое суммарное значение постоянного и переменного напряжения на входах каналов:

- на открытом и закрытом входах - не более 400 В;

- с делителем 1:10 - не более 250 В.

Время переходной характеристики С8-40:

- нарастания - не более 1,75 нс (с делителем 1:10 - 2,3);

- установления - не более 17 нс.

Неравномерность - не более 3%.

Выброс осциллографов - не более 9%.

Диапазон частот внутренней и внешней синхронизации - от 0,6 Гц до 200 МГц.

Диапазон коэффициентов развертки С8-40 - от 10 нс/дел до 10 с/дел.

Основная погрешность измерений осциллографа:

-амплитудных параметров - 2%;

-временных параметров - 1,5%.

Интерфейс С8-40 - RS-232.

Габаритные размеры - не более 408×362×165 мм.

Масса - не более 10 кг.

Условия эксплуатации С8-40:

Температура окружающей среды - от 10º С до 35º С.

Относительная влажность воздуха при температуре 25º С - 80%.

Атмосферное давление - от 70 кПа до 106,7 кПа (от 537 мм рт.ст. до 800 мм рт.ст.).

Напряжение сети переменного тока - 220±22 В.

Частота сети переменного тока - 50±1 Гц.

Потребляемая мощность осциллографа:

- без монитора - не более 150 В·А.

- с монитором - не более 250 В·А.

Средняя наработка на отказ не менее - 10 000 ч.

Предприятие-изготовитель предоставляет гарантию соответствия выпускаемого осциллографа С8-40 всем требованиям технических условий при соблюдении потребителем правил и условий эксплуатации, хранения и транспортирования, установленных документацией по эксплуатации.
