С8-13

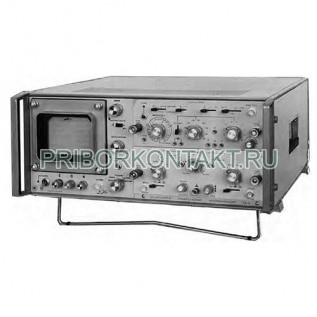

Осциллограф универсальный запоминающий С8-13

Также этот осциллограф может называться: С813, С8 13, С-8-13, С 8-13, С 8 13, c8-13, c8 13, c813.
С8-13 осциллограф универсальный запоминающий со сменными блоками в каналах вертикального и горизонтального отклонения предназначен для исследования формы периодических и однократных электрических сигналов путем запоминания с длительным воспроизведением изображения или путем обычного осциллографирования.
Диапазон сигналов - от 10 мкВ до 500 В.
Полоса частот - до 3500 МГц.
Основными областями применения осциллографов являются электро- и радиоизмерения в различных областях науки и техники при проведении исследовательских и испытательных работ в лабораторных и производственных условиях.
Возможна работа осциллографа С8-13 с различными сменными блоками (Я40-1102, Я40-2900, Я40-1700, Я40-2700, Я40-1701, Я40-1103, Я40-1900, Я40-1901).
Технические характеристики С8-13:
Канал горизонтального отклонения (в зависимости от применяемых сменных блоков):
- коэффициент развертки - 0,1 мкс/дел.; 5 мкс/дел.; 10 мс/дел.; 15 с/дел.;
- максимальная частота синхронизации - 1 МГц; 1000 МГц.

Канал вертикального отклонения (в зависимости от применяемых сменных блоков):
- полоса пропускания - 0 МГц; 0,1 МГц; 1 МГц; 700 МГц; 3500 МГц;
- время нарастания - 0,1 нс; 0,5 нс; 350 нс;
- минимальный коэффициент отклонения - 0,01 мВ/дел.; 0,5 мВ/дел.; 5 мВ/дел.; 10 мВ/дел.; 10 дБ/дел.;
- входное сопротивление - 0,1/5 МОм/пФ; 1/30 МОм/пФ; 50 Ом.

Рабочая часть экрана электронно-лучевой трубки - 6х10 делений (60х80 мм).
Минимальная частота следования развертки, при которой обеспечивается наблюдение исследуемого сигнала при наиболее быстрой развертке:
- в режиме НОРМ. - не более 50 Гц;
- в режиме ЯРКО - не более 10 Гц.

Ширина линии луча С8-13 в режимах НОРМ., ПАМЯТЬ - не более 0,1 деления (1 мм).
Максимальная скорость записи однократных сигналов:
- в режиме ПАМЯТЬ с соотношением скоростей в сигнале не более 10:1 - не менее 4 км/с;
- в режиме ФОРСИР. - не менее 20 км/с;
- в режиме НАКОПЛЕНИЕ при 10-кратном прохождении луча по следу - 100 км/с.

Время воспроизведения записанного изображения:
- в режиме ПАМЯТЬ - не менее 30 мин.;
- в режиме ФОРСИР. - не менее 15 мин.;
- в режиме автоматического стирания - от 2,0 с до 5,0 с.

В режимах ПАМЯТЬ, ФОРСИР. обеспечивается:
- виды стирания - ручное, автоматическое, внешнее;
- повышение контрастности записанного изображения по отношению к фону экрана ЭЛТ.

Осциллограф С8-13 обеспечивает сохранение записанного изображения при выключении из сети и последующем включении не ранее чем через 2 мин. после выключения.
Параметры выходных напряжений калибратора амплитуды и времени (нагрузка 1 МОм):
- выходное напряжение - 0,6 В;
- погрешность - ±1,5%;
- частота повторения - 50±0,5 Гц;
- скважность - 2±0,4.

Перемещение луча по вертикали - не менее 6 делений вверх и вниз от середины рабочей части экрана ЭЛТ.
Перемещение луча по горизонтали - обеспечивает установку начала и конца рабочей части развертки в центральной части экрана.

Осциллографы универсальные обеспечивают выдачу синхронного с разверткой импульса положительной полярности с регулируемой задержкой относительно начала развертки.
Параметры выходного импульса:
- выходное напряжение на нагрузке 1 кОм - не менее 3 В;
- длительность импульса - не менее 0,5 мкс;
- длительность фронта - не более 0,5 мкс;
- величина задержки импульса - от 15% до 50%.

С8-13 обеспечивает выдачу импульсов положительной полярности с гнезда «ВЫХ.» при подаче на гнездо «ВХ.» импульсов любой полярности.
На внешней нагрузке 1 кОм обеспечивается:
- коэффициент передачи при амплитуде входных импульсов от 0,3 до 1 В - не менее 1;
- передний фронт выходного импульса при входных импульсах с фронтом не более 0,1 мкс - не более 0,35 мкс;
- амплитуда выходных импульсов при амплитуде входных импульсов от 1 до 30 В - не менее 1 В.

Параметры тракта ВХОД Х:
- коэффициент отклонения - 1,7±0,4 В/деление;
- входное сопротивление по постоянному току - 14,5±3 кОм;
- уровень постоянного напряжения на входе - в пределах ±0,5 В;
- максимально допустимая амплитуда входного сигнала - не более 20 В.

Параметры входа Z:
- минимальная амплитуда сигнала для осуществления внешней модуляции при частоте повторения периодического сигнала от 50 Гц до 1 МГц - не более 5 В;
- максимально допустимая амплитуда входного сигнала - не более 40 В.

Время самопрогрева - 15 мин.
Потребляемая мощность - 180 В·А.
Время непрерывной работы - 8 ч.

Технический ресурс - 5000 ч.
Наработка на отказ (в зависимости от применяемых сменных блоков) - 1250 ч; 1000 ч.
Срок службы осциллографа - 5 лет.
Срок хранения - 5 лет.
Масса (с двумя блоками) - не более 28,5 кг.
Условия эксплуатации С8-13:
Температура окружающей среды - от 278 К до 313 К (от +5° С до +40° С).
Относительная влажность воздуха при 303 К (+30° С) - до 95%.

Напряжение питающей сети - 220±22 В.
Частота питающей сети - 50±0,5 Гц.
Содержание гармоник - до 5%.
