Описание товара

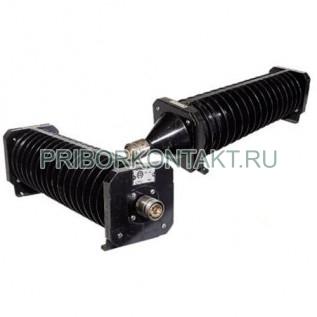

Э9-4А

Нагрузка Э9-4А коаксиальная (Э9 4А, Э94А, Е9-4А, Е9-4А, Е9-4А, Є9-4А, Є9-4А, Є9-4А, e9-4a, e9-4a, e9-4a)
Нагрузка Э9-4А коаксиальная предназначена для использования в качестве нагрузки линий и генераторов высокой частоты при испытаниях и регулировке их с отключённой реальной нагрузкой или фиксированного аттенюатора.
Нагрузка сохраняет свои характеристики в интервале температур от 263 до 313 К (от минус 10 до плюс 40°С), относительной влажности до 95% при температуре 303 К (30°С) и атмосферном дав­лении 61,3-104 кПа (460-780 мм рт.ст.).
Технические данные
Номинальное значение волнового сопротив­ления нагрузки Э9-4А 75 Ом.
Нагрузка имеет присоединительные разъемы ти­па VIII («розетка») по ГОСТ 13317-80.
Диапазон частот нагрузки:
от 0 до 3000МГц при работе ее в качестве на­грузки;
от 0 до 1000МГц при работе ее в качестве фик­сированного аттенюатора.
Коэффициент стоячей волны по напряжению (КСВН) нагрузки не более:
со стороны входа
1,15 в диапазоне частот от 0 до 200МГц,
1,3 в диапазоне частот свыше 200 до 3000МГц
со стороны выхода
1,2 в диапазоне частот от 0 до 200МГц,
1,35 в диапазоне частот свыше 200МГц до 900МГц,
1,45 в диапазоне частот свыше 900МГц до 1000МГц,
Ослабление на выходе прибора Нагрузки коаксиальные Э9-4А 20±1дБ на частоте 400МГц. Изменение ослабления по диапа­зону не более 5 дБ.
Допустимая мощность рассеивания на входе нагрузки не более 100 Вт. Допускается кратковременная перегрузка о пре­делах норм для сопротивления МОУ-200-75Ом. Максимальное импульсное напряжение на входе нагрузки не более 3000 В. Нагрузка Э9-4Адопускает непрерывную работу в рабочих условиях в течение 8 ч при сохранении своих технических характеристик в пределах норм установленных ТУ.
Нормальные условия эксплуатации нагрузок температура 293±5К (20±5°С); относительная влажность воздуха 65±15%; атмосферное давление (100±4) кПа (750±30 мм рт. ст.).
Рабочие условия эксплуатации: температура от 263 до 313 К (от минус 10 до плюс 40°С); относительная влажность воздуха до 95% при температуре до 303 К (30°С); атмосферное давление 61,3-104 кПа (460-780 мм рт. ст.).
Наработка прибора Нагрузка Э9-4А на отказ не менее 100000 ч.
Габаритные размеры прибора Нагрузка коаксиальная Э9-4А - 455Х113Х100 мм.
Габаритные размеры укладочного ящика 588X217X180 мм.
Габаритные размеры транспортной тары 790X336X476 мм.
Масса нагрузки не более 2,7 кг,
Масса нагрузки в транспортной таре не более 35 кг.
