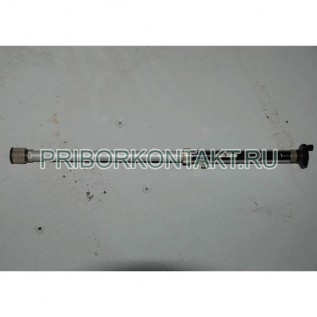

Нагрузки коаксиальные образцовые Э9-15

Также этот прибор может называться: Э915, Э9 15, Е9-15, Е915, Е9 15, e9-15, e915, e 915.

Э9-15 нагрузка коаксиальная образцовая предназначена для настройки и поверки СВЧ аппаратуры и для применения в качестве оконечных элементов.

Нагрузка представлена следующими конструктивными модификациями - Э9-15/1, Э9-15/2, Э9-15/3.

Технические характеристики Э9-15:

Наличие соединителей:

- Э9-15/1 - тип II «вилка»;

- Э9-15/2 - тип VIII «вилка»;

- Э9-15/3 - тип VI «вилка».

Сечение коаксиала - 16/4,6 мм; 16/6,95 мм; 10/4,34 мм.

Диапазон частот:

- Э9-15/1 - от 2 ГГц до 3 ГГц;

- Э9-15/2 - от 2 ГГц до 5 ГГц;

- Э9-15/3 - от 3 ГГц до 10 ГГц.

КСВН - 1.

Отклонение КСВН - +0,05.

Погрешность измерения КСВН:

- от 0 до 1 ГГц - не более ±2,5%;

- от 1 ГГц до 10 ГГц - ±3%.

Изменение КСВН при перемещении поглотителя на верхней частоте диапазона - не более 3%.

Число перемещений подвижного элемента - 20 000.

Мощность рассеивания на нагрузках - не более 0,25 Вт.

Габаритные размеры:

- комплект - 620×70×150 мм;

- Э9-15/1 - 50×598 мм;

- Э9-15/2 - 50×583 мм;

- Э9-15/3 - 50×513 мм.

Масса - 5 кг.

Условия эксплуатации и хранения Э9-15:

Диапазон температур окружающей среды:

- рабочих - 20±5º С (293±5 К)

- хранения - от 10º С до 35º С (от 283 К до 308 К).

Относительная влажность при температуре 20±5º С (293±5 К):

- рабочих -65±15%;

- хранения - до 80%.

Атмосферное давление - 100±4 кПа (750±30 мм рт. ст.).

Принцип применения коаксиальных нагрузок основан на полном поглощении высокочастотной мощности согласованными нагрузками, и отражении определенной мощности нагрузками с фиксированным КСВН.

Предприятие-изготовитель предоставляет гарантию соответствия нагрузки Э9-15 всем требованиям технических условий при соблюдении потребителем правил и условий эксплуатации, хранения и транспортирования, установленных документацией по эксплуатации.
