Описание товара

ШМ-1

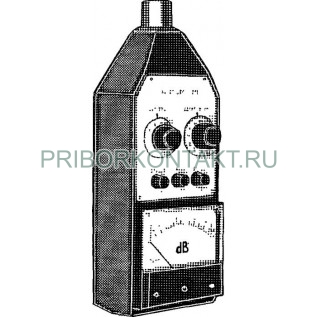

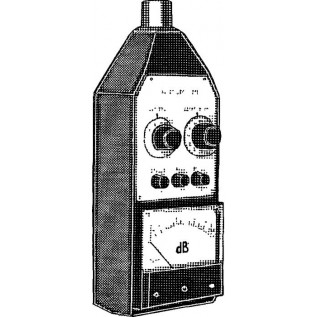

Шумомер ШМ-1 (ШМ1, ШМ 1)
Шумомер ШМ-1 состоящий из прибора измерительного ПИ-14 и капсюля микрофонного конденсаторного М-101 предназначен для измерения уровня звука и имеет частотные характеристики А и С.
Шумомер используется при измерении шума на промышленных предприятиях, в городах и других населенных пунктах.
Технические характеристики приборов шумомеры ШМ-1:
Нормальные условия применения:
- температура окружающего воздуха - 20ºС±5°С ;
- относительная влажность воздуха - 65%±15%;
- атмосферное давление - 100кПа±4кПа (750мм.рт.ст.±30мм.рт.ст.;
Рабочие условия применения:
- температура окружающего воздуха - от -10ºС до +40°С;
- относительная влажность воздуха - 90% при температуре плюс 30°С;
- атмосферное давление - 86кПа-106кПа (650мм.рт.ст.-800мм.рт.ст.);
Рабочий диапазон частот - 20Гц-8000Гц;
Частотные характеристики А и С прибора шумомер ШМ-1 соответствуют табл.1;
Таблица 1 Частотные характеристики А и С прибора шумомер ШМ-1
Номинальная частота, Гц
Относительная частотная характеристика шумомера .дБ
Предельное отклонение дБ
А
С
20Гц
-50,5дБ
-6,2дБ
±3,0дБ
25Гц
-44,7дБ
-4,4дБ
±3,0дБ
31,5Гц
-39,4дБ
-3,0дБ
±3,0дБ
40Гц
-34,6дБ
-2,0дБ
±2,0дБ
50Гц
-30,2дБ
-1,3дБ
±2,0дБ
63Гц
-26,2дБ
-0,8дБ
±2,0дБ
80Гц
-22,5дБ
-0,5дБ
±2,0дБ
100Гц
-19.1дБ
-0,3дБ
±1,5дБ
125Гц
-16,1дБ
-0,2дБ
±1,5дБ
160Гц
-13,4дБ
-0,1дБ
±1,5дБ
200Гц
-10,9дБ
0дБ
±1,5дБ
250Гц
-8,6дБ
0дБ
±1,5дБ
315Гц
-6,6дБ
0дБ
±1,5дБ
400Гц
-4,8дБ
0дБ
±1,5дБ
500Гц
-3,2дБ
0дБ
±1,5дБ
630Гц
-1,9дБ
0дБ
±1,5дБ
800Гц
-0,8дБ
0дБ
±1,5дБ
1000Гц
0дБ
0дБ
±1,5дБ
1250Гц
+0,6дБ
0дБ
±1,5дБ
1600Гц
+1,0дБ
-0,1дБ
±2,0дБ
2000Гц
+1,2дБ
-0,2дБ
±2,0дБ
2500Гц
+1,3дБ
-0,3дБ
±2,5дБ
3150Гц
+1,2дБ
-0,5дБ
±2,5дБ
4000Гц
+1,0дБ
-0,8дБ
±3,0дБ
5000Гц
+0,5дБ
-1,3дБ
±3,5дБ
6300Гц
-0,1дБ
-2,0дБ
±4,5дБ
8000Гц
-1,1дБ
-3,0дБ
±5,0дБ
Частотная характеристика по свободному полю соответствует требованиям табл.1 для частотной характеристики С;
Частотная характеристика прибора шумомер ШМ-1 по диффузному полю соответствует требованиям табл. 1 для частотной характеристики С;
Частотная характеристика по давлению соответствует требованиям табл. 1 для частотной характеристики С, за вычетом дифракционной поправки, указанной в табл. 2;
Таблица 2 Дифракционная поправка прибора шумомер ШМ-1
Частота
250Гц
315Гц
400Гц
500Гц
630Гц
800Гц
1000Гц
1250Гц
Дифракционная поправка
0дБ
0дБ
0,1дБ
0,15дБ
0,2дБ
0,4дБ
0,6дБ
0,8дБ
Частота
1600Гц
2000 Гц
2500 Гц
3150 Гц
4000 Гц
5000 Гц
6300 Гц
8000 Гц
Дифракционная поправка
1,1дБ
1,3дБ
1,6дБ
2,3дБ
2,9дБ
4,1дБ
5,6дБ
8,2дБ
Изменение уровня чувствительности различных углов падения звуковой волны относительно значения при опорном направлении находится в пределах, приведенных в табл. 3 для диапазона углов от +90º до -90°;
Таблица 3 Изменение уровня чувствительности различных углов падения звуковой волны прибора шумомер ШМ-1 относительно значения при опорном направлении
Частота
от 31,5Гц до 1000Гц
от 1000Гц до 2000Гц
от 2000Гц до 4000Гц
от 4000Гц до 8000Гц
Предельное изменение уровня чувствительности
3,0дБ
5,0дБ
8,0дБ
14,0дБ
Линейность амплитудной характеристики усилителя и измерительного прибора относительно опорного уровня звука не превышает значений, приведенных в табл. 3а;
Таблица 3а Линейность амплитудной характеристики усилителя и измерительного прибора относительно опорного уровня звука прибора шумомер ШМ-1
Отклонение по амплитуде
в диапазоне шкалы
±1,0дБ
в диапазоне перекрытия
±1,5дБ
Максимально допустимое отклонение амплитудной характеристики между уровнями, разность которых не превышает 10дБ не превышает:
1) измерения для разности уровней 1дБ - ±0,3дБ;
2) измерения для разности уровней 10дБ - ±0,6дБ;
3) перекрытия для разности уровней 5дБ - ±1,5дБ;
Верхний предел динамического диапазона прибора шумомер ШМ-1 - не менее 130дБ;
Отклонение реальной зависимости выходного сигнала при изменении входного сигнала - не превышает ±1дБ;
Нижний предел динамического диапазона прибора шумомер ШМ-1 - не более 30дБ;
Уровень собственных шумов - не менее, чем на 5дБ ниже нижнего предела динамического диапазона;
Диапазон регулирования усиления - не менее ±3,0дБ;
Погрешность переключателя пределов измерения относительно положения 80дБ при его переключении - не более ±0,7дБ;
Погрешность градуировки шкалы прибора шумомер ШМ-1 в рабочем диапазоне - не превышает ±1,0дБ;
Характеристика выпрямителя - квадратичная с коэффициентом амплитуды 3;
Предельное отклонение показаний - не более ±1,0дБ;
Шумомер имеет временные характеристики F (быстро) и S (медленно) в соответствии с требованиями табл. 3б;
Таблица 3б Временные характеристики F (быстро) и S (медленно) прибора шумомер ШМ-1
Временная характеристика
Частота заполнения импульса
Длительность импульса
Разность показаний
Предельное отклонение показаний
S(медленно)
от 1000Гц до 2000Гц
бесконечность
500мс
0дБ
-4,1дБ
0дБ
±2,0дБ
F(быстро)
от 1000Гц до 2000Гц
бесконечность
200мс
0дБ
-1,0дБ
0дБ
+1,0дБ, -2,0дБ
Дополнительная погрешность, обусловленная подключением дополнительных приборов с входным сопротивлением 10 кОм, не превышает ±0,5дБ;
Шумомер имеет электрическую и акустическую калибровку;
Показание постоянно включенного прибора шумомер ШМ-1 при неизменных внешних условиях и не позже чем через 10 минут после включения его не изменяется в течение 1 часа более, чем на ±0,5дБ;
Эквивалентный уровень звука при воздействии переменного магнитного поля напряженностью 80А/м при частоте 50Гц - не более 50дБ;
Коэффициент гармоник на гнезде ВЫХОД не превышает 10% в частотном диапазоне от 200Гц до 1000Гц при верхнем пределе измерений;
Дополнительная погрешность прибора шумомер ШМ-1 от коэффициента гармоник на частотах свыше 31,5Гц на верхнем пределе каждого диапазона не превышает ±1дБ;
Эквивалентный уровень звука, обусловленный воздействием ветра в диапазоне скоростей воздушного потока 1м/с-8м/с, не более 80дБ;
При помещении прибора шумомер ШМ-1 в звуковое поле с уровнем 106дБ его показание при замене капсюля микрофонного конденсаторного эквивалентом понижается не менее, чем на 40дБ;
Максимально допустимая погрешность шумомера на опорной частоте, обусловленная температурой, в рабочем диапазоне температур от -10ºС до +40°С - не более ±0,5дБ;
Максимально допустимая погрешность шумомера,обусловленная влажностью от 65% до 90% при температуре до 40°С - не более ±0,5дБ;
Максимальное показание прибора шумомер ШМ-1, обусловленное воздействием вибрации с ускорением 1м/с в диапазоне частот от 20Гц до 1000Гц - не более 70дБ;
Продолжительность непрерывной работы шумомера, включая время установления рабочего режима 5 минут, не менее 8 часов;
Шумомер выдерживает механические воздействия:
- вибрацию частотой 10Гц-70Гц с максимальным ускорением 2м/с-40м/с;
- 10-50 ударов в минуту при максимальном ускорении 50м/с, длительности импульса 6,0мс-12,5мс;
- общее число ударов - 1000;
- в предельных условиях транспортирования прибор шумомер ШМ-1 выдерживает 80-120 ударов в минуту с максимальным ускорением 30м/с при продолжительности воздействия 2 часа;
Средний срок службы - 8 лет.
