Измеритель напряженности электромагнитного поля П3-22

П3-22

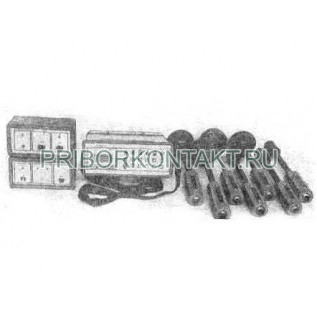

Измеритель напряженности поля П3-22

Также этот прибор может называться: П3 22, П322, Пз-22, Пз22, Пз 22, p3-22, p322, p3 22.

П3-22 измеритель предназначен для измерения среднеквадратических значений напряженности электрической и магнитной составляющей электромагнитного поля.

Измерители П3-22 применяются для пространственного обследования интенсивности ВЧ-излучений вблизи мощных ВЧ-установок в широкой полосе частот, контроля биологически опасных уровней

ВЧ-излучений на рабочих местах персонала, обслуживающего установки, излучающие электромагнитное поле.

Существуют модификации П3-22/1, П3-22/2, П3-22/3, П3-22/4.

Технические характеристики П3-22:

Диапазон частот по электрической составляющей:

- для П3-22/1, П3-22/2, П3-22/4 - от 0,01 МГц до 300 МГц;

- для П3-22/3 - от 10 МГц до 1 000 МГц.

Диапазон частот по магнитной составляющей:

- для П3-22/1 - от 0,01 МГц до 50 МГц;

- для П3-22/2 от 0,01 МГц до 30 МГц;

- для П3-22/3 от 10 МГц до 300 МГц;

- для П3-22/4 от 0,01 МГц до 300 МГц.

Пределы измерения среднеквадратических значений напряженности по электрической составляющей:

- для П3-22/1 - от 1 до 1 000 В/м;

- для П3-22/2 - от 30 до 3 000 В/м;

- для П3-22/3 - от 1 до 100 В/м;

- для П3-22/4 - от 1 до 3 000 В/м.

Пределы измерения среднеквадратических значений напряженности по магнитной составляющей:

- для П3-22/1 - от 0,3 А/м до 60 А/м;

- для П3-22/2 - от 2 А/м до 500 А/м;

- для П3-22/3 - от 0,1 А/м до 40 А/м;

- для П3-22/4 - от 0,1 А/м до 500 А/м.

Пределы измерения энергетической нагрузки:

- электрического поля - не менее 20 000 (В/м)²·ч;

- магнитного поля - не менее 200 (А/м)²·ч.

Основная погрешность измерения напряженности - не более ±2,5 дБ.

Дополнительная погрешность измерения напряженности поля в рабочем диапазоне температур на каждые 10º С - не более ±0,5 дБ.

Питание - от аккумулятора.

Потребляемая мощность устройства зарядного - не более 15 В·А.

Масса П3-22 с одним преобразователем - не более 5 кг.

Измеритель П3-22 имеет встроенные средства обработки информации, самокалибровку и самодиагностику, звуковую сигнализацию при превышении допустимых уровней напряженности поля, запрограммированных оператором.

Позволяет проводить измерения на расстоянии до 25 м с передачей информации по волоконно-оптическому кабелю.
