Измеритель напряженности электромагнитного поля П3-17

П3-17

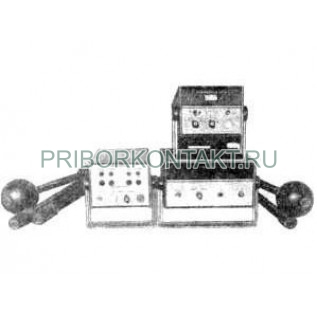

Измеритель напряженности поля П3-17

Также этот прибор может называться: П3 17, П317, Пз-17, Пз17, Пз 17, p3-17, p317, p3 17.

П3-17 измеритель напряженности поля предназначен для измерения среднеквадратического значения напряженности электрической и магнитной составляющих электромагнитного поля в режимах НК, AM, ЧМ и ИМ вблизи мощных источников ВЧ-сигнала.

Измерители П3-17 применяются при пространственном обследовании интенсивности ВЧ-излучений вблизи мощных ВЧ-установок а широкой полосе частот, контроле биологически опасных уровней ВЧ-излучений на рабочих местах персонала, обслуживающего электро-радиотехнические системы и установки, излучающие электромагнитное поле.

Технические характеристики П3-17:

Диапазон частот:

- по электрической составляющей - от 10⁴ Гц до 3·10⁸ Гц;

- по магнитной составляющей - от 10⁴ Гц до 3·10⁷ Гц.

Пределы измерения:

- по электрической составляющей - от 1 В/м до 3 000 В/м;

- по магнитной составляющей - от 0,5 А/м до 500 А/м.

Основная погрешность измерения:

- линейно поляризованного поля - ±2 дБ;

- произвольно поляризованного поля - ±3 дБ.

Питание - 220±11 В; от 388 Гц до 428 Гц.

Габариты:

- индикатора - 259×388×133 мм;

- выпрямителя - 185×388×133 мм;

- штатива - 65×110×1432 мм;

- антенны-преобразователя - 101×1534 мм; 37×1523 мм; 37×1491 мм.

Масса П3-17:

- индикатора - не более 6 кг;

- выпрямителя - не более 5 кг;

- штатива - 3 кг;

- антенны-преобразователя - 0,65 кг; 0,55 кг; 0,55 кг.
