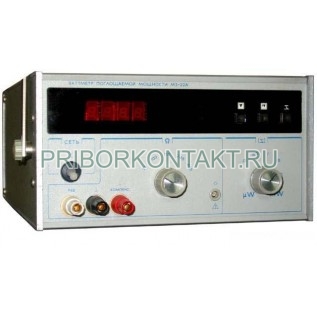

Измеритель мощности М3-22А

Измеритель мощности М3-22А (М322А, М3 22А, m3-22a, m3 22a, m322a)

Измеритель мощности М3-22А (М322А, М3 22А, m3-22a, m3 22a, m322a) - прибор для точных измерений среднего значения мощности СВЧ-сигналов в коаксиальных и волноводных трактах. Поддерживает работу как с непрерывными, так и с импульсно-модулированными сигналами, что делает его удобным для контроля генераторов, трактов и узлов РЭА в широком частотном диапазоне.

Назначение и применение

• измерение среднего значения мощности непрерывных и импульсно-модулированных СВЧ-сигналов в коаксиальных и волноводных линиях
• контроль выходной мощности источников СВЧ-сигналов
• аттестация термисторных приемных преобразователей СВЧ-мощности по коэффициенту преобразования
• проведение точных измерений СВЧ-мощности при настройке и поверке СВЧ-оборудования

Функции и особенности

• автоматическая установка нуля в индикаторном блоке
• автоматический выбор пределов измерения
• работа в коаксиальных и волноводных трактах с набором стандартных присоединительных размеров
• контроль согласования тракта по КСВН в рамках нормируемых значений (зависит от частотного диапазона)

Технические характеристики

Конструкция и эксплуатация

Прибор рассчитан на работу в составе измерительного поста СВЧ. Подключение осуществляется через ВЧ-вход с коаксиальными переходами (50/75 Ом) либо через волноводные присоединения соответствующего типоразмера. Для стабильных результатов измерений важно обеспечивать корректное согласование тракта (КСВН до 1,7 в зависимости от частоты), выдерживать выбранный предел измерения и учитывать, что нормируемая погрешность задается через отношение Pк/Pх (верхний предел диапазона к измеряемой мощности).

Преимущества

• широкий частотный диапазон 0,03-53,6 ГГц для коаксиальных и волноводных трактов
• измерение малых уровней мощности от 1 мкВт до 10 мВт
• автоматическая установка нуля и автоподбор предела - меньше ручных операций
• набор стандартных ВЧ-присоединений для интеграции в измерительные линии
• пригодность для аттестации термисторных преобразователей и поверочных задач
