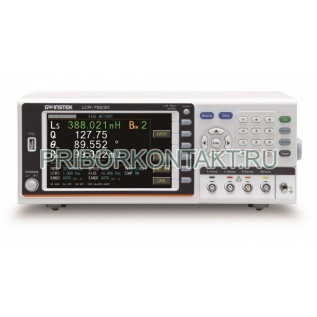

Измеритель LCR-78230
GW INSTEK
Отзывов: 0
Добавить отзывДобавить отзыв
Артикул: LCR-78230

Описание товара:

Производитель: GW INSTEK

Модель: LCR-78230 измеритель иммитанса
Наличие:
Наличие уточняйте по e-mail:
info@priborkontakt.ru
Характеристики:
Все характеристики
Производитель
GW INSTEK
Диапазон частот
Не фиксированный
Измеряемые параметры
импеданс (|Z|/ R), фазовый угол (?DEG/ ?RAD), индуктивность (Ls / Lp), ёмкость (Cs / Cp), активное сопротивление (Rs / Rp), ЭПС (ESR), добротность (Q), коэф. диэлектрических потерь (D), полная проводимость (Y), активная проводимость (G), реактивная прово
Индуктивность (до)
100 кГн
Индуктивность (от)
10 нГн
Интерфейс
GPIB, LAN, RS-232, USB (2)
Особенности
Непрерывное по диапазону частот и комплексное тестирование выводных компонентов, а также материалов и деталей поверхностного монтажа (SMD). Три типа калибровки (КЗ/ХХ/ Нагрузка), компенсация. Функция динамического анализа - графики (2 кривые одновременно)
Быстрая доставка по России
Быстрая доставка по России
Самые лучшие цены
Самые лучшие цены
Сервисный центр
Сервисный центр
Техническая документация
Техническая документация
Загрузка
Рассчитываем стоимость доставки
Пожалуйста подождите, рассчет займет немного времени

Описание товара

LCR-78230

Измеритель иммитанса LCR-78230

Технические характеристики Измеритель иммитанса LCR-78230

Измеряемые параметры импеданс (|Z|/ R), фазовый угол (θDEG/ θRAD), индуктивность (Ls / Lp), ёмкость (Cs / Cp), активное сопротивление (Rs / Rp), ЭПС (ESR), добротность (Q), коэф. диэлектрических потерь (D), полная проводимость (Y), активная проводимость (G), реактивная проводимость (B), реактивное сопротивление (X), измерения сопротивления на постоянном токе (Rdc)
Погрешность 0,08%
Электрическое сопротивление (от) 10 мОм
Электрическое сопротивление (до) 100 МОм
Разрешение (R) 0,01 мОм
Электрическая емкость (от) 50 фФ
Электрическая емкость (до) 1Ф
Разрешение (C) 0,01 пФ
Индуктивность (от) 10 нГн
Индуктивность (до) 100 кГн
Разрешение (L) 0,1 нГн
Частота тест сигнала 10 Гц - 30 МГц
Диапазон частот Не фиксированный
Особенности Непрерывное по диапазону частот и комплексное тестирование выводных компонентов, а также материалов и деталей поверхностного монтажа (SMD). Три типа калибровки (КЗ/ХХ/ Нагрузка), компенсация. Функция динамического анализа - графики (2 кривые одновременно), таблица (8 парам. х 15 шагов). Функция развертки при измерени параметра (до 267 точек). Автомасштабирование шкалы, цифровая растяжка. Парал./ последов. схема измерений. Допусковый тест (Pass/Fail), источник внутреннего постоянного смещения ± 12 В. Переключение выходного импеданса - 25 Ом/ 100 Ом. Внутренняя память (запись/ вызов) 99 профилей настройки/48 программ тестирования. Внешний USB-флэш диск (до 128 ГБ). Макс. быстродействие до 2,5 мс (400 изм/с). Цветной графический ЖК-дисплей (6 разрядов, 800 480, диаг. 18 см) – одновременный вывод до 4-х параметров
Интерфейс GPIB, LAN, RS-232, USB (2)
Уровень тест сигнала напряжение (АС) 10 мВ…2 В (≤1 МГц) 10 мВ…1 В (>3 МГц или при F≤ 1 МГц и Rвых=25 Ом). Ток (АС) 100 мкА…20 мА (Rвых=100 Ом)/ 400 мкА…40 мА (Rвых=25Ом). Разрешение установки 1 мВ/ 10 мкА

GW lnstek: обзорный каталог 2021
Расширенные характеристики: серия LCR-78200

Характеристики

Прочие
Производитель GW INSTEK
Диапазон частот Не фиксированный
Измеряемые параметры импеданс (|Z|/ R), фазовый угол (?DEG/ ?RAD), индуктивность (Ls / Lp), ёмкость (Cs / Cp), активное сопротивление (Rs / Rp), ЭПС (ESR), добротность (Q), коэф. диэлектрических потерь (D), полная проводимость (Y), активная проводимость (G), реактивная прово
Индуктивность (до) 100 кГн
Индуктивность (от) 10 нГн
Интерфейс GPIB, LAN, RS-232, USB (2)
Особенности Непрерывное по диапазону частот и комплексное тестирование выводных компонентов, а также материалов и деталей поверхностного монтажа (SMD). Три типа калибровки (КЗ/ХХ/ Нагрузка), компенсация. Функция динамического анализа - графики (2 кривые одновременно)
Погрешность 0,08%
Разрешение (C) 0,01 пФ
Разрешение (L) 0,1 нГн
Разрешение (R) 0,01 мОм
Уровень тест сигнала напряжение (АС) 10 мВ…2 В (?1 МГц) 10 мВ…1 В (> 3 МГц или при F? 1 МГц и Rвых=25 Ом). Ток (АС) 100 мкА…20 мА (Rвых=100 Ом)/ 400 мкА…40 мА (Rвых=25Ом). Разрешение установки 1 мВ/ 10 мкА
Частота тест сигнала 10 Гц - 30 МГц
Электрическая емкость (до) 1Ф
Электрическая емкость (от) 50 фФ
Электрическое сопротивление (до) 100 МОм
Электрическое сопротивление (от) 10 мОм
